僅か2年で寿命を迎えた我が家のハイブリッドインバーター(´д｀|||)
2台のうち1台だけの故障であれば1台使えますが…2台共逝ってしまったのでどうにもなりません…( ;´･ω･`)
今後の予定としては、
①現行ハイブリッドインバーター2台を修理
コスト：数千円で電解コンデンサ総取替可能
⇒火災・破損の重大リスクあり…
②メーカーからパーツ取り寄せで基板交換
コスト：数万円と想定だが、メーカー回答が無いのでパーツ取寄困難
⇒寿命は同じなので1台あたり3.5～4万円以内である事
③旧ハイブリッドインバーター2台を代用
コスト：0円…システム変更でストリング構成等全て変更となる
⇒1台は処分したので全電力は賄えない…寿命は未知数…
④新規ハイブリッドインバーター購入
コスト：十数万円…今回の件で最低限2年保証必須条件
⇒2年+2年であれば14～16万円程度で購入
⑤国産パワコンにシステムを一新し系統連係
コスト：数十万…
⇒パネルも蓄電池も一新する必要がある為、現行システムが全く流用できない
…
というわけで…
また懲りずに新規ハイブリッドインバーターの購入を検討
候補としては…Lvyuan SPI-6.5K-UP
SRNE ASP4865U140-Hと同等品ですが、代理店のチェリーベルさんでは半年保証しかないので、耐久性を考えると2年保証のLvyuanの方が軍配が上がる。
正直SRNEのハイブリッドインバーターは熱に対して設計が悪すぎるので、またSRNE系ハイブリッドインバーターを使用するのも躊躇しますが…エアフロー対策でどのくらい寿命が延びるかですね…
Lvyuan SPI-6.5K-UPについて調べてみた(=ﾟωﾟ)ﾉ
寸法について：
HYP4850U100-Hと比べると縦140mm、横60mm程度大きい
AC出力について：
6500W(120V)⇒単相三線式で6500Wなので片相3250W(120V)
100V出力時は片相最大2710kW程度となります…
つまり単相3線式の5kWと考えた方が良いですね(=ﾟωﾟ)ﾉ
AC入力について：
最大バイパス電流40Aなので3kWモデルと同じですね…
システム電圧について：
48Vシステムなので現行のバッテリー環境をそのまま使用可能
PV入力について：
こちらも現行のストリング構成をそのまま使用可能
5000W×2MPPT(125V~425V/18A)と記載はあるが…
最大電流140Aで58Vで充電したとしても8kW…
1MPPTあたり最大70A充電でPV入力最大4kW
仮に10kW入力可能だとしても、充電電流が140Aなので8kW以上の発電電力は無になるので、これは10kWモデルのコピペと思って良いでしょう…
並列運転について：
HYP4850U100-Hと同じく並列運転可能なので出力不足の際は台数を増やして対応
単純に2台並列で10kW程度なので、10kWモデルと比較するとコスパは悪い
ちなみに今回HYPが2台逝ったのは並列運転による影響で波及したと言っていい
効率について：
どのモデルも92%なので…並列運転する場合HYP4850U100-Hよりも効率悪い

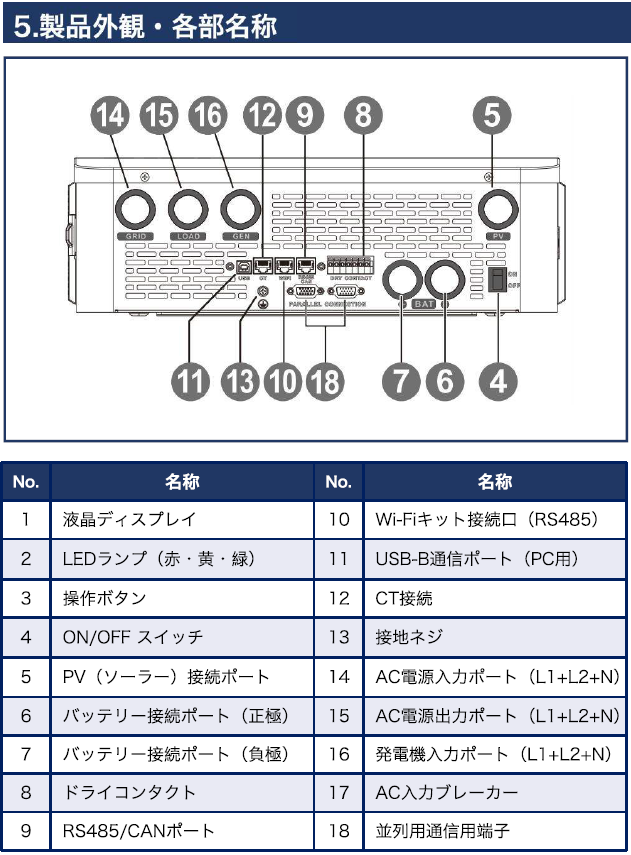

気になったのが12のCT接続と16の発電機入力ポート
CTは設定で有効にしないと使えないらしいが、該当する設定が無い…

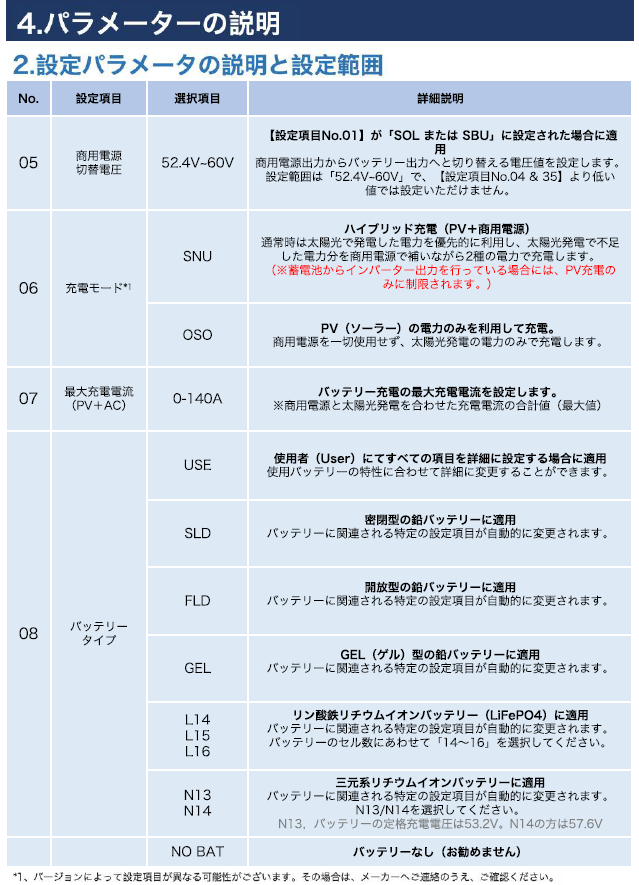

設定06の充電モードがAC優先やPV優先が省略されている…
OSOではAC充電できないし、SNUではPV電圧が少しでも入力されるとAC充電が停止されるので、個人的には痛い仕様
このあたりはModBusでも確認してみる価値はありそう…

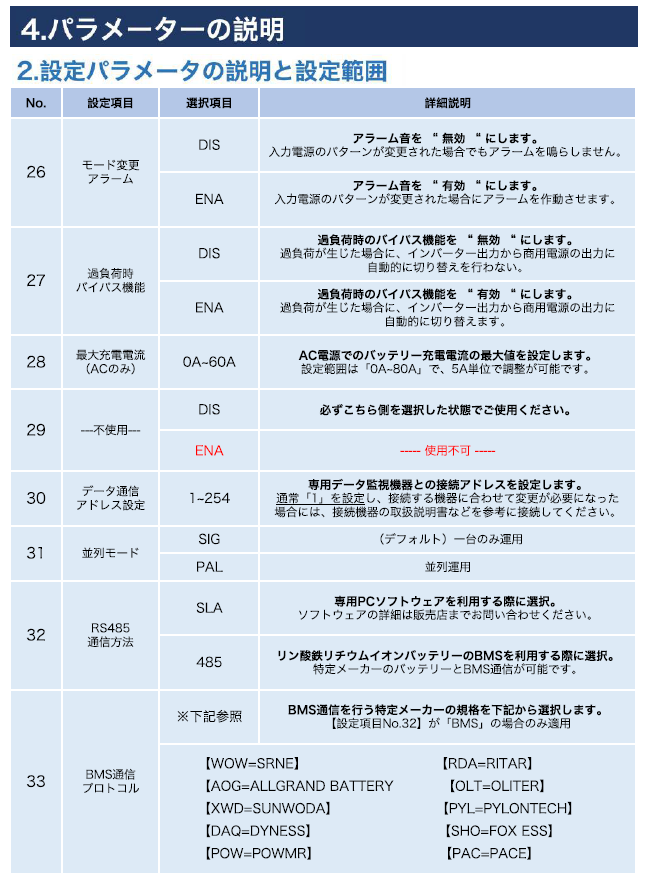

並列運転に関する設定31はシングルとパラレルの単純設定…

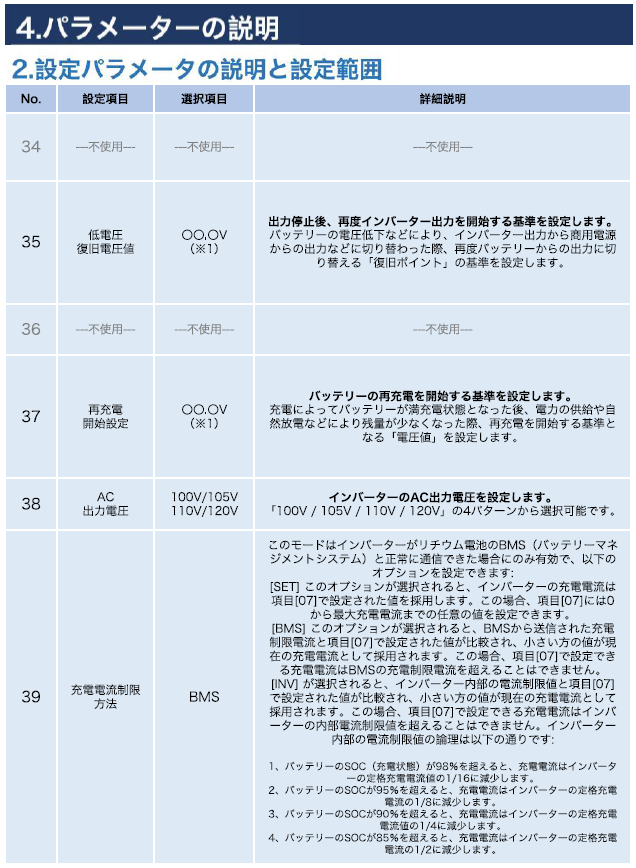

設定34の逆潮流やバイパス出力にMixする項目が削除されていますね…
またPV充電電流の設定項目も削除されていますね…
ModBusで固定されているのか削除されているのか気になるところです|дﾟ)

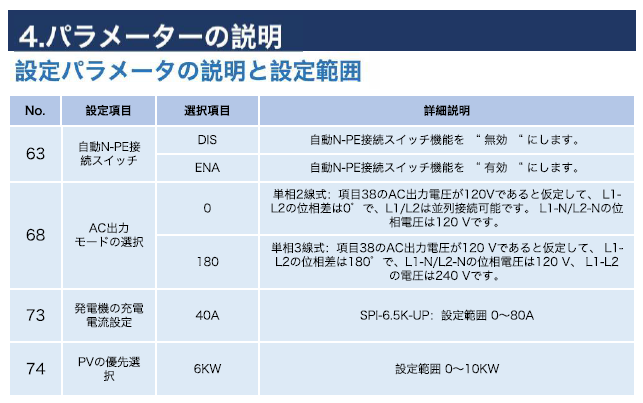

Renogy製ハイブリッドインバーターにあった設定63の項目があります…
設定68で出力モードを切り替えるんですね|дﾟ)
Gridと発電機を切り分けられるようですね…
設定74が良く判りません…PVの優先選択(;´･ω･)？
HYP4850U100-Hから変更のメリット
・HYPの2台構成より設置場所に余裕ができる
狭い電気室なのでこのメリットはデカい
・HYPよりも高い負荷率で運用が可能
片相3kW相当なので常時負荷率50％以上可能⇒変換効率改善
・配線の簡略化
1台分の配線が無くなり、シンプルな配線になる
・2年保証
現システムは2024年2月末に稼働しており、実質2年未満で寿命を迎えたことから、同じようなタイミングで壊れてくれればパーツ交換するにしても実質4年使用できる事になる
2年で壊れたら元は取れないが延命できれば元は取れる計算
HYP4850U100-Hから変更のデメリット
・コストはデカい…
3kW3台使って疑似単相3線式としていた時は、HF2430×3台で約20万円だったことを考えればコスパは良いが、単純に3kW×2台と考えると12万円程度かな
・片相出力が小さい…
単相3線式100V仕様では片相2.7kW程度…実質6kW未満なので我が家の電力事情では出力不足気味…105V出力で使用しても2.8kW…(;´･ω･)
そう考えると8kWモデルの方が我が家に適しているが…Lvyuanではラインナップが無い
・10kWモデルよりも一回り小さい…
10kWモデルよりも小さい筐体に2機分のインバーターを詰め込んでいるので、熱の影響はHYPよりも大きいと思われる…
やはりネックは出力不足⊂⌒~⊃｡Д｡)⊃
3kWモデルの2.5kW上限で頻回にトリップしていたので2.7kWになったところで200V負荷も加算されるので…やはり片相出力4kWは欲しい…

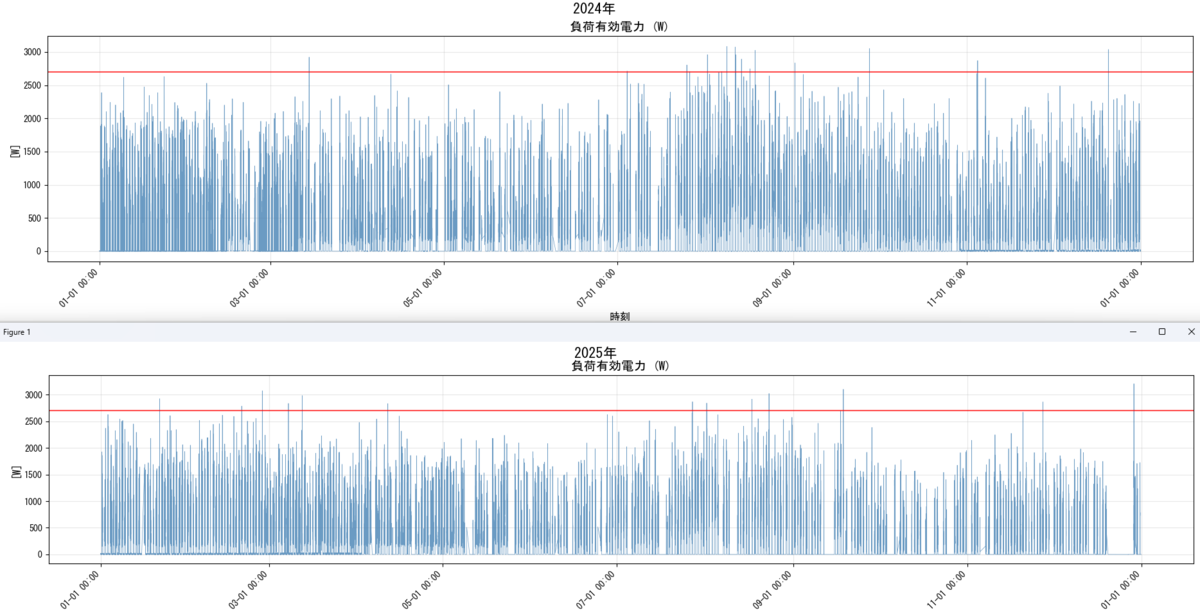

過去のログから片相2.7kW以上の出力は月数回はある感じ
⇓ 5分毎のログデータでも3kW超えは年数回はある
並列化すれば10kW出力となるわけですが、HYPよりも損失が多くなるので…あまり得策とは言えない…
ただし並列化することで4MPPTのマルチストリング構成にできるという利点はある…

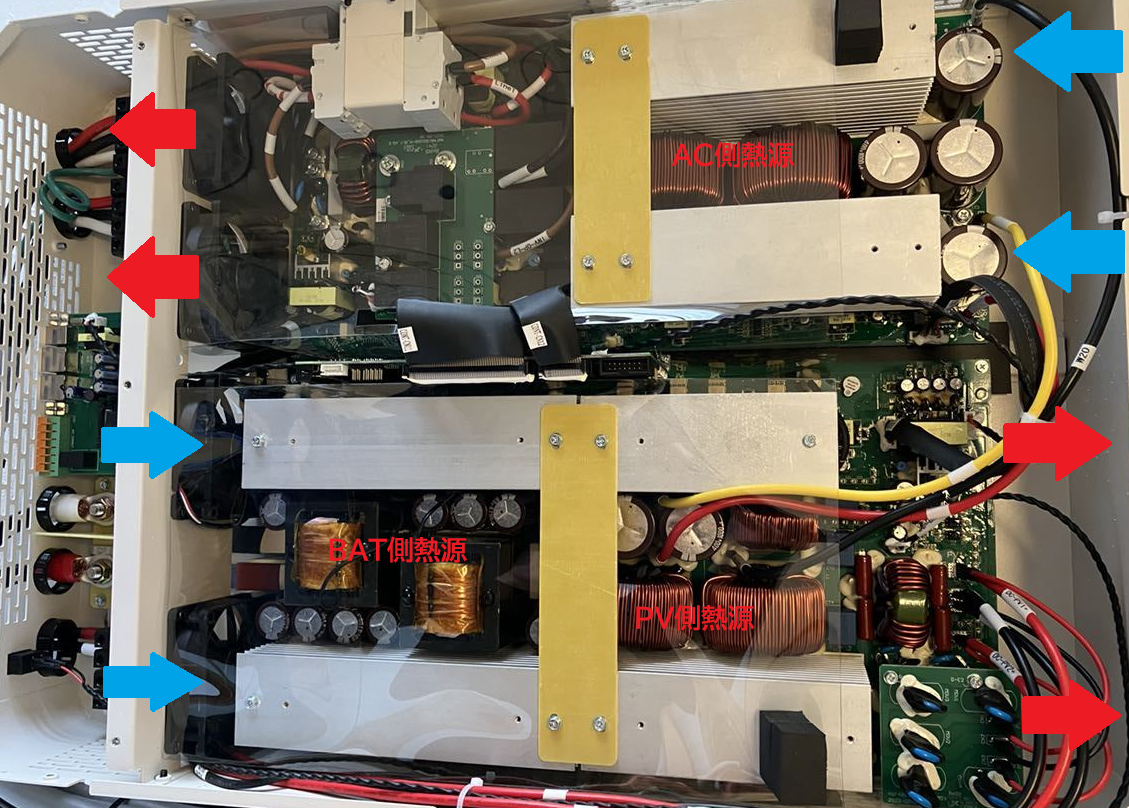

情報が全くないので、勝手にASFと配置は同じ感じだろうと想定し、電解コンデンサ寿命を考慮したエアフローは下記のようになり効率は悪い…
単純にHF2台分のパーツが押し込められている感じなので…強制吸排しても排熱は追いつかなそう…
今回HYPがダメージを受けたパーツは中央付近に配置されているので、この辺りの冷却も重視しないとダメですね…
