ハイブリッドインバーター修理(;´∀｀)番外編～

何をするにしても道具が無いと始まりません・・・

ハンダ付けは、仕事でもやっているので得意です♪

ガストーチで炙って、棒ハンダを端子の中へ熔かして流し込む・・・

ロウ付けってやつですけどね…

今回はそれとは違いハンダコテを使います(=ﾟωﾟ)ﾉ

ちなみに細かい作業は苦手です…

その為今回は、温調付きのハンダコテを奮発して購入♪

goot　PX-280(80W)　温調200℃～500℃

【当日発送】太洋電機産業 グット 【Z】デジタル温調はんだこて PX-280 [94-031745]

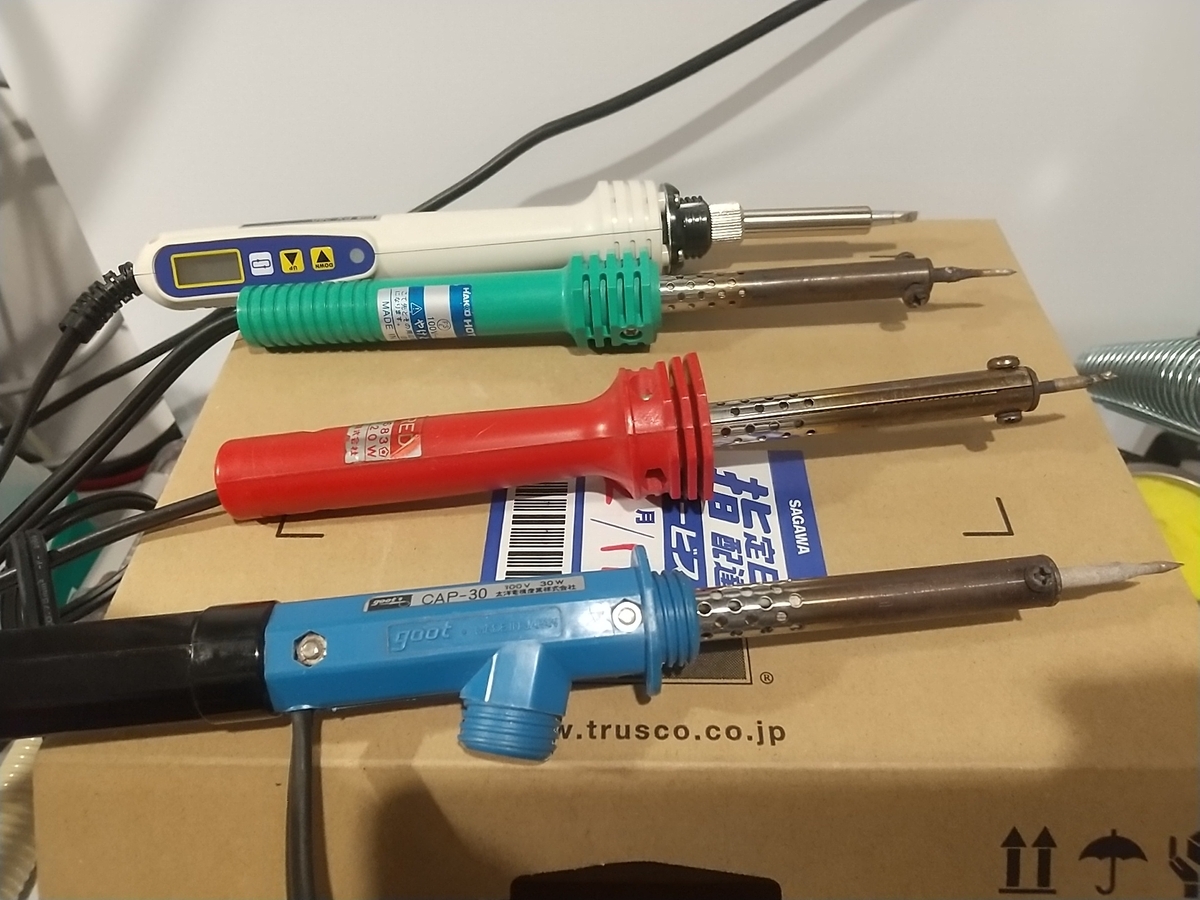

ハンダコテはこれで4本目です・・・

上から

今回購入したgoot製温調式80W

今までメインで使用していた白光製40W

小学生の頃から使用していた白光製20W

中学生の頃から使用していたgoot製30W

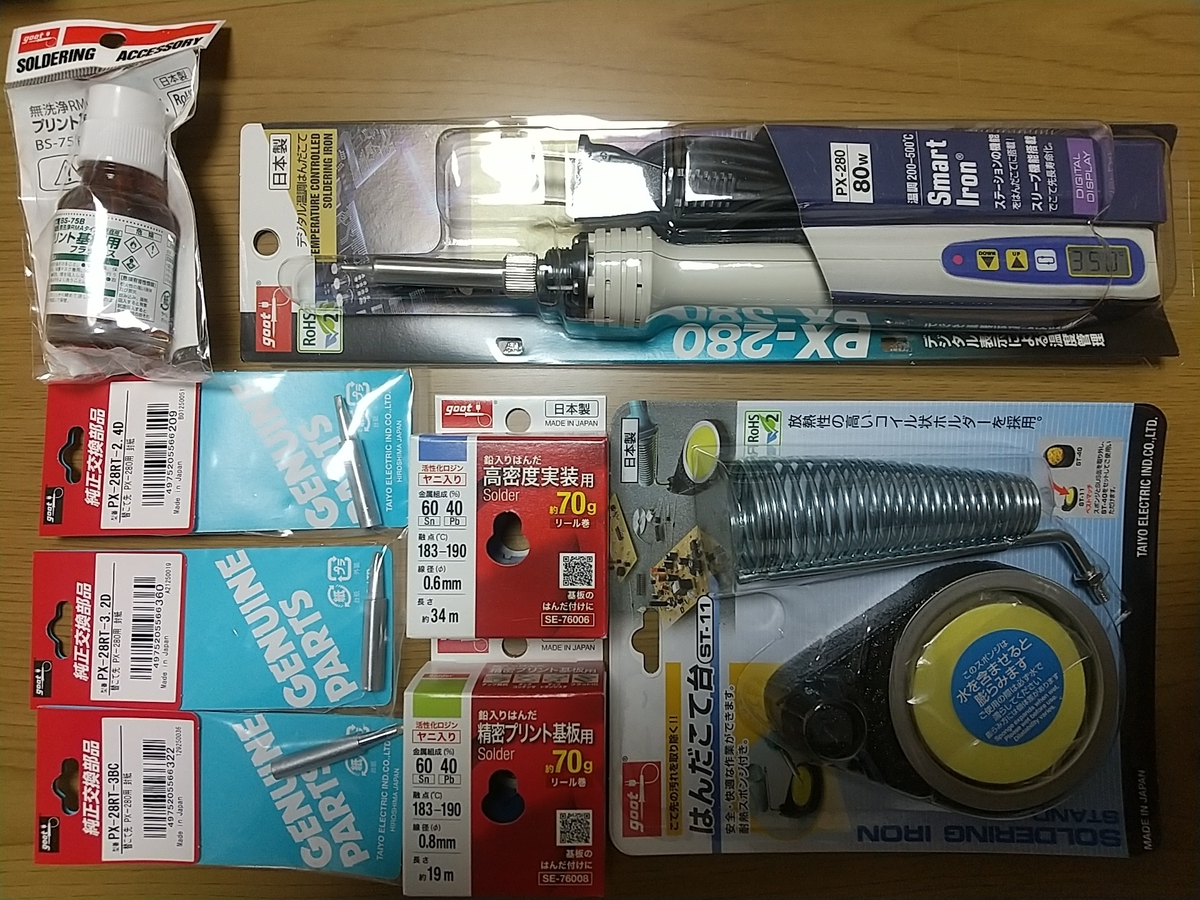

⇓　ハンダコテ以外にも色々購入♪

ただ…ホントに日本製か(;´･ω･)？

明らかに製造者名の字体がおかしいだろ|дﾟ)

こちらも同様…

念のためGeminiちゃんにこのパッケージと本体の画像を見せたらホンモノだって…

鉛フリーハンダは難易度が高いので、鉛入りハンダも購入

鉛60%錫40%ヤニ入り　0.6mm及び0.8mm

また用途に応じて対応できるようにコテ先も購入

PX-280RT3BC

PX-280RT-2.4D

PX-280RT-3.2D

作業性を考えハンダコテ台も購入

goot　ST-11

ついでにフラックスも購入

goot　BS-75B

あとは手持ちのサポートツールやピンセット等

ハンダ吸取器は年季の入ったものと予備でずっと眠っていたもの

ちなみにSMDタイプの電解コンデンサの取替は全くの未経験です(;´∀｀)

なので・・・練習しないとです…

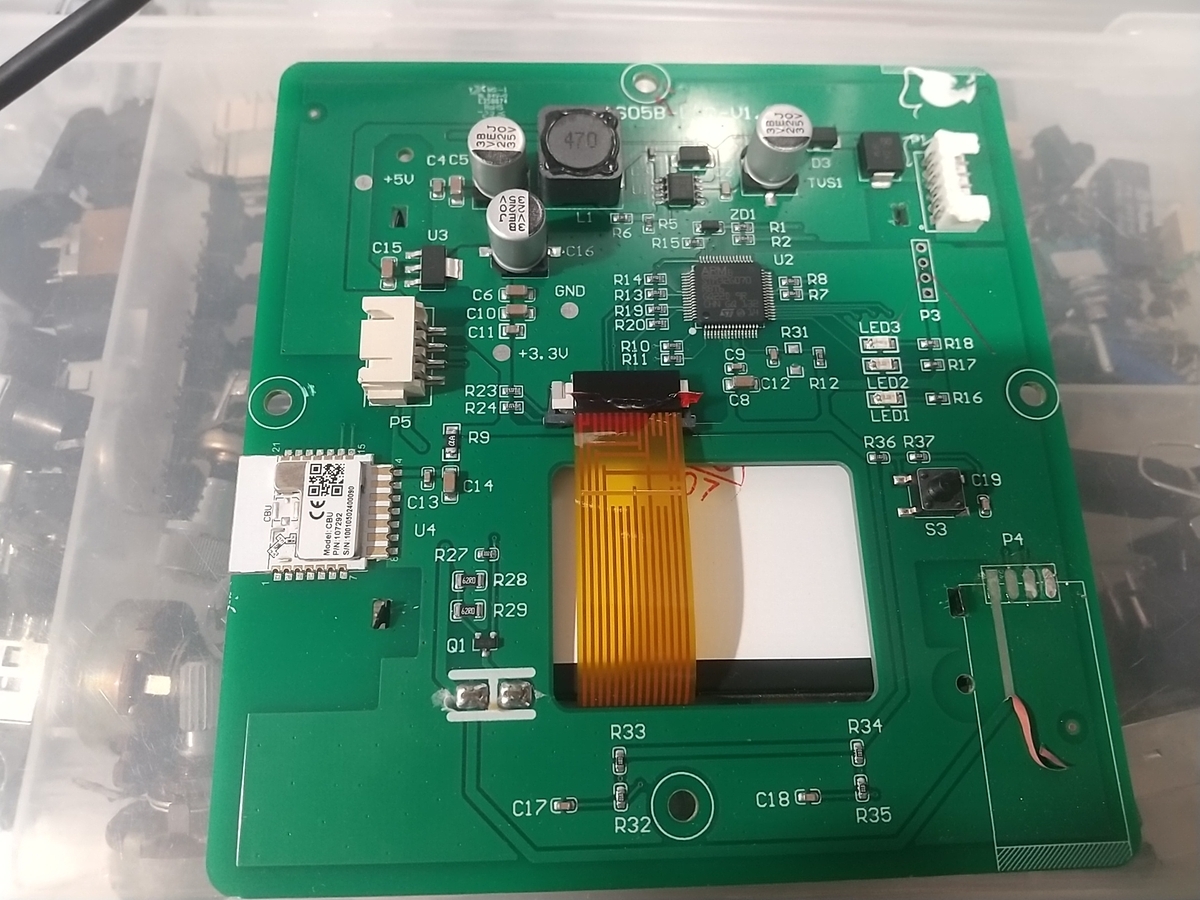

という訳で、練習台1号に選ばれたのは…BAT-S48100のディスプレイボード

⇓　3個SMDタイプの電解コンデンサがあります

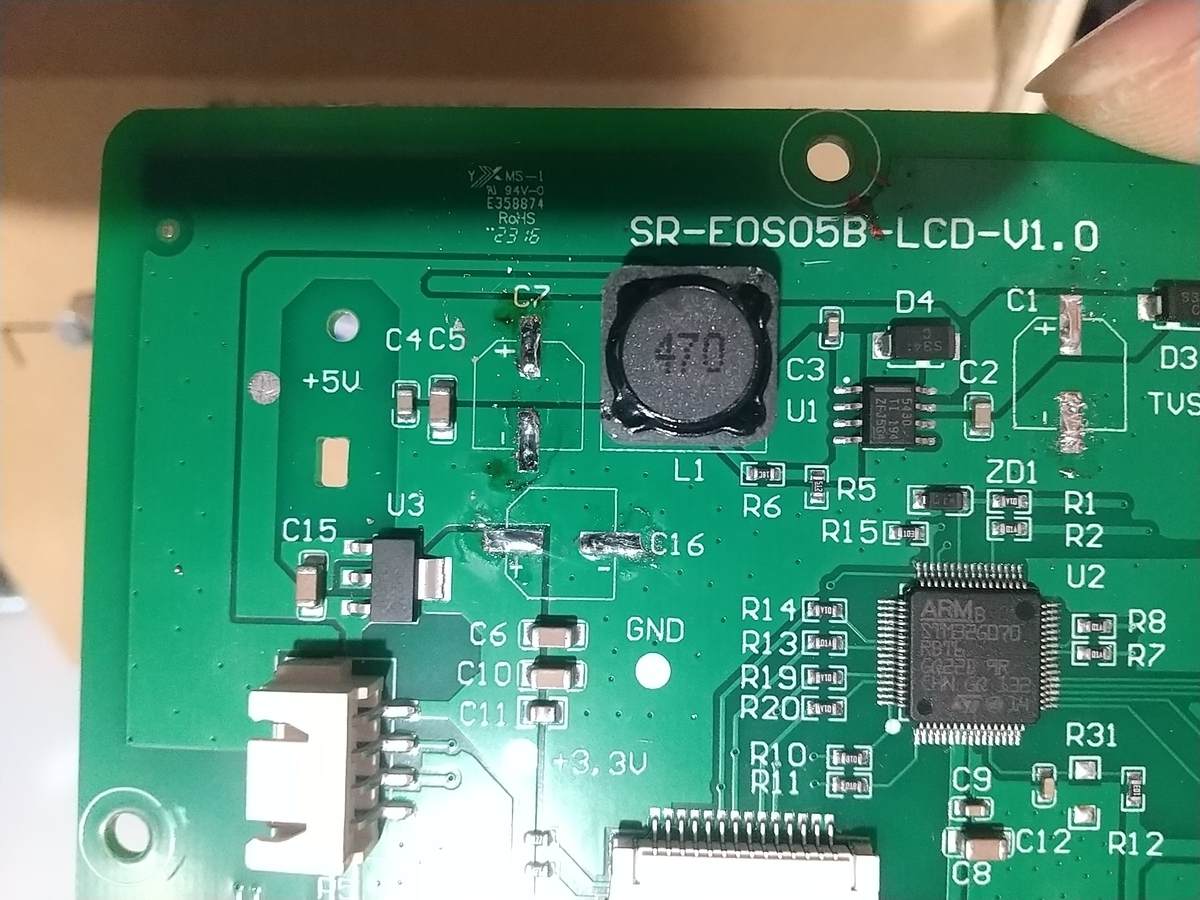

電解コンデンサを撤去しながら温度を調整

コテ先は標準品ではダメで3.2Dへ変更

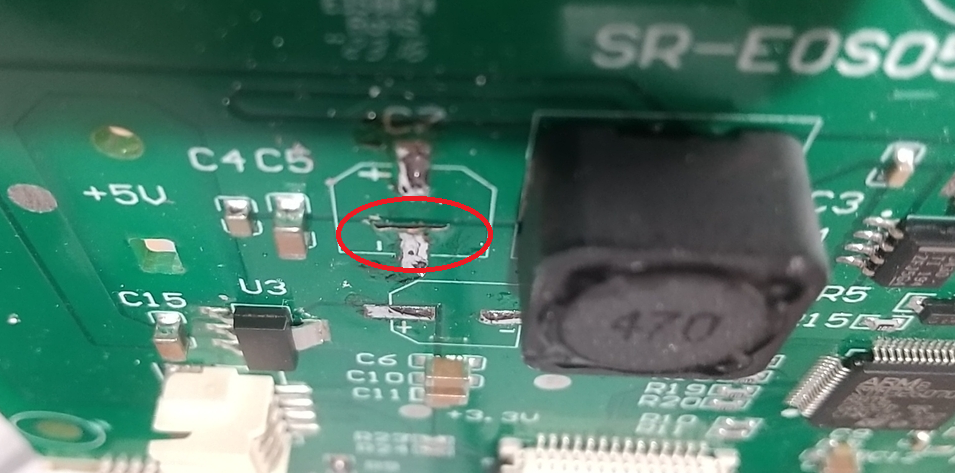

一番最初に撤去したところはパターンが剥離しました(;´Д｀)

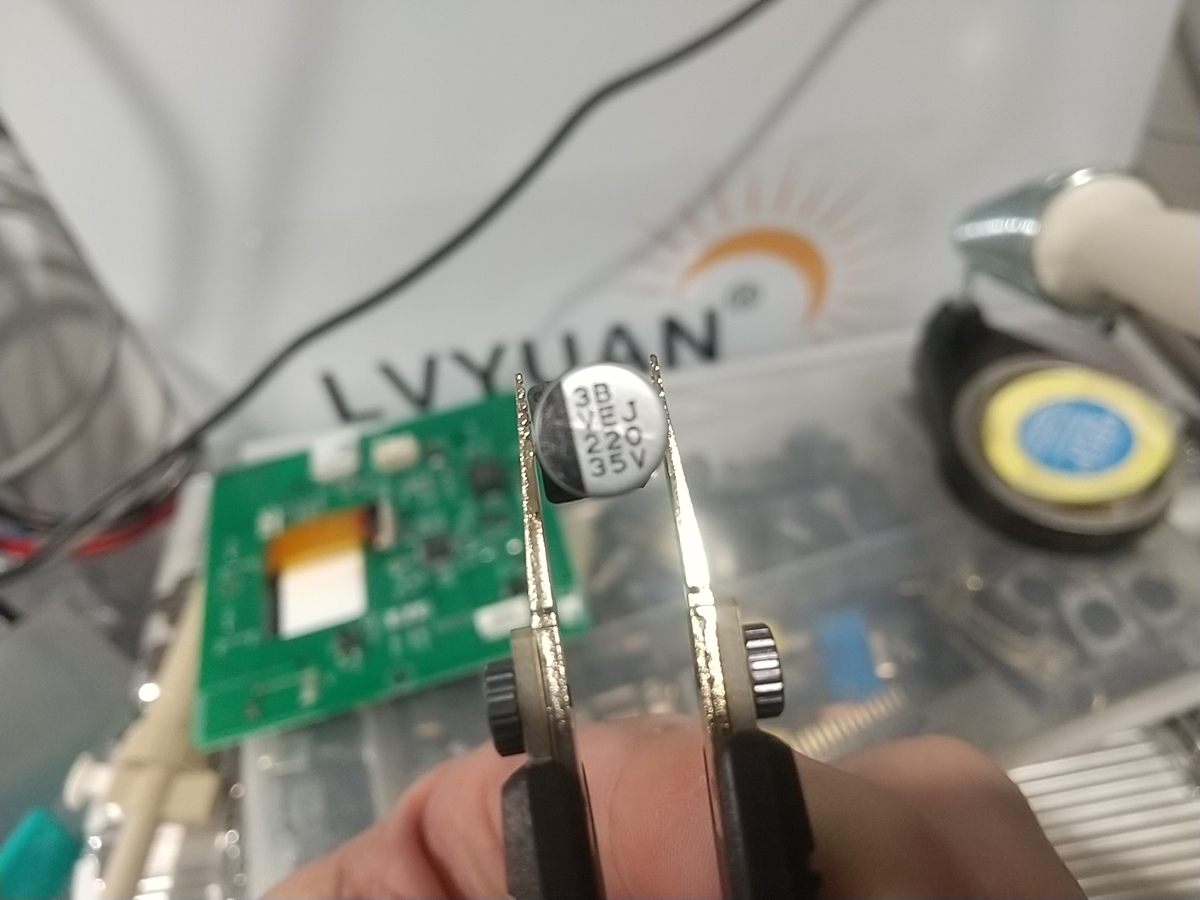

ちなみに外した電解コンデンサを計測してみます。

Lelon　VEJ35V220μF

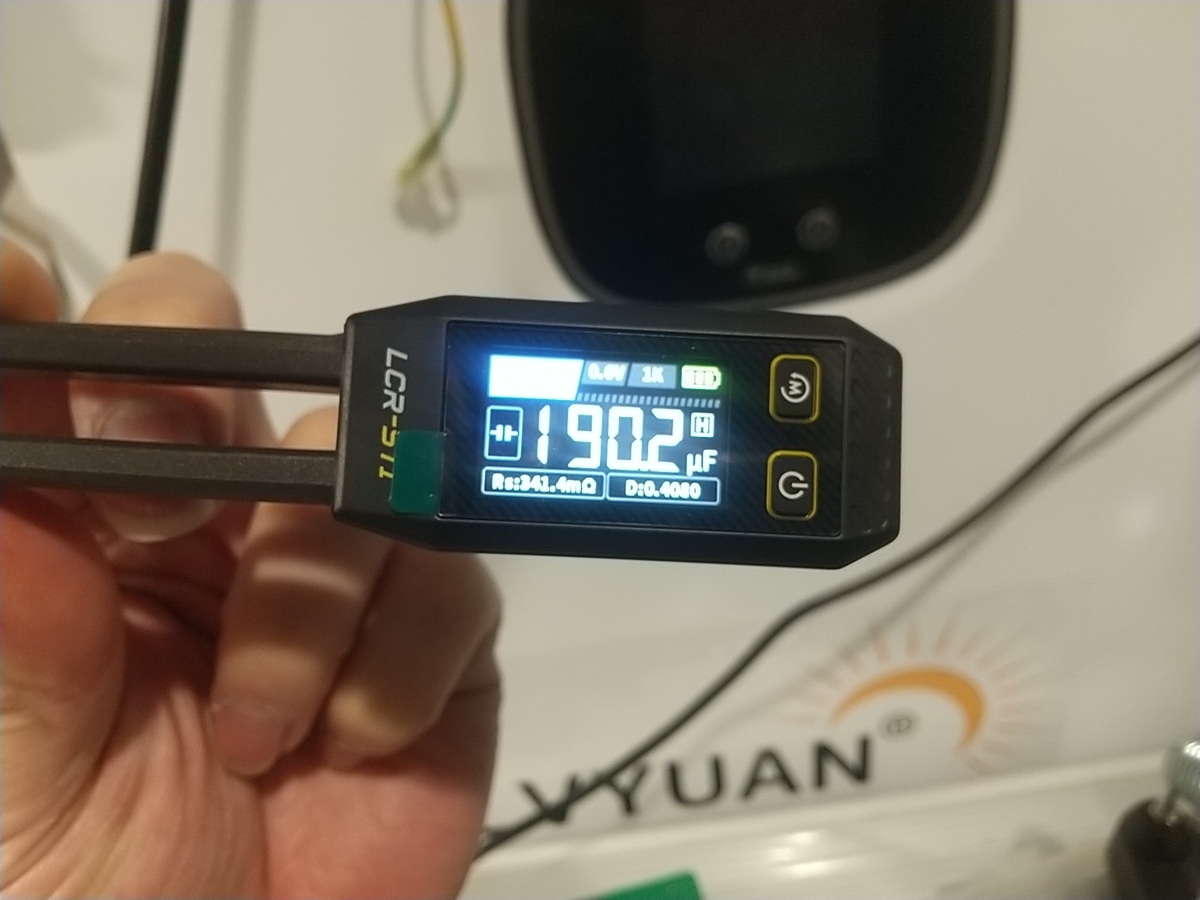

測定結果はC:190.2μF、Rs:341.4mΩ、D:0.4080

容量的には許容レベルだが、ESR及びTanδが2倍以上になっているので寿命と思ってよい状態です。

このディスプレイボードはWi-Fi接続できなくなって交換したものなので、もしかするとWi-Fiの不具合も電解コンデンサが原因だったとか(;´･ω･)？

まぁ保証で基板交換しているので良いのですが、保証切れたらコンデンサ交換もありですね。

こちらはコンデンサ偽装されているわけでもなく、105℃2000時間のものなのに寿命が短いのが気になります…

蓄電池そのものの温度は夏季に40℃前後にはなりますが、ハイブリッドインバーター程は高温になりません。

屋外コンテナの中で保管とか…保管環境が悪いんですかね・・・？
