EV急速充電器の最大出力が出ないメカニズム(;´・ω・)リーフe+から見えた充電制御の謎を考察

10月に3連続急速充電を行った時、

急速充電中のログデータを採取したので、

今回は急速充電器について検証してみました。



リーフe+では100kW充電対応なので、

90kWの急速充電器であれば

90kWで充電できるだろう

と思うのですが・・・


今回の内容

☆急速充電ログを取ってみた|д゚)

☆リーフ(ZE1)の急速充電の4段階フェーズ(=゚ω゚)ノ

☆充電制限の正体は(;´・ω・)?

☆グレードによって要注意なbz4xとソルテラ(;゚Д゚)

☆リーフe+で急速充電する場合(*'ω'*)




☆急速充電ログを取ってみた|д゚)

実際には90kWの急速充電器で充電しても

100kW充電対応のリーフe+では

最大76kW程度の出力という結果で

更に10分後には出力ダダ下がりです(;´・ω・)



⇓ 充電中のバッテリー温度とSOCと出力のデータをプロット(90kW急速充電)

充電時の詳細

充電開始:20:13、SOC36.6%・温度23℃

充電終了:20:32、SOC70.0%・温度35℃

充電出力は、充電開始時には73kWで、SOC44%付近で75kWでピークとなり、充電終了時(20分後)は42kWまて低下しています。



⇓ 充電中のSOCと充電電流のデータをプロット(90kW急速充電)

充電電流の動きを見ると、充電開始直後からSOC44%付近までの充電電流は200Aでほぼ一定で、SOC56%付近から急激に電流が減少しているのが判ります。



急速充電器の仕様

⇓ 160kW急速充電器の仕様

こちらは160kWの急速充電器の仕様ですが、ブーストモードで最大電流で充電し、15分後に電流を絞って充電する仕様のようです。

現状CHAdeMO方式の急速充電器では定格出力DC450Vが多く、160kWでは最大電流350A、150kWでは333A、90kWでは200Aといったところです。



当方のログデータを見る限りでは、90kW200Aのブーストモードは5分程度で完了し、電流を絞って更に5分程度充電しているようですが、電流は徐々に低下し、充電開始から10分後くらいから急低下しているのがわかります。



⇓ 連続充電した2つの90kW急速充電データをプロット

※赤の破線のデータ(2回目)は途中車両から離れて欠損している部分を推測して加えています

※青ラインは他者の動画のデータでSOC1~35%までの間にブーストモードは完了しています

各ログデータの共通点

・10分以内で最大電流による出力から電流を絞る制御に移行している

・SOC64%以上で充電電流がほぼ一致している

これは、急速充電器の仕様ではなくリーフ(ZE1)のBMSの仕様ですね(;´・ω・)

そして、上記グラフから急速充電では4段階のフェーズがあることがわかります。




☆リーフ(ZE1)の急速充電の4段階フェーズ(=゚ω゚)ノ

急速充電器ではCHAdeMOコネクターでBMSと急速充電器が通信して、BMSが急速充電器を制御して、急速充電器で作り出された電流をEVへ流し込みます。

・第1フェーズ(ブーストモード)

最大電流で一定に充電されている事からCC充電(定電流充電)フェーズと思われます。

1回目も2回目も最大出力が5分程度となっており、15分に満たず次のフェーズへ移行しています。

急速充電器のブーストモードの15分というのは最大値であって、リーフを充電する場合では、時間制御よりも先にBMS側の条件によってフェーズ移行している可能性が濃厚で、液冷機構のある車種でも充電量の増加に伴い電圧の急上昇はあるのにブーストモードの持続時間が多い事を踏まえると、高SOCの状態であればセル電圧が閾値になるし、バッテリー温度が高ければ温度が閾値になりますが、今回のように低SOC領域で20℃前後の場合でのフェーズ移行は温度変化の大きさがトリガーとなっている可能性が高いです。

・第2フェーズ(電流制限モード)

第2フェーズもCC充電(定電流充電)ですが、ブーストモードよりも電流を絞った電流制限モードのフェーズと思われます。

1回目と2回目の充電ではSOCはほぼ同等の状態から充電していますが、バッテリー温度の違いによって出力電流に20A程度の違いがあるので、充電開始時のバッテリー温度によって電流制限がされている可能性が高いです。

 1回目では充電開始時SOC36%でバッテリー温度は23℃

 2回目のデータでは充電開始時SOC36%でバッテリー温度は34℃

第2フェーズもリーフでは5分程度で次のフェーズに移行している事から、BMS側の条件によってフェーズ移行している可能性が濃厚で、高SOCの状態であればセル電圧が閾値になるし、バッテリー温度が高ければ温度が閾値になりますが、こちらも低SOC領域での温度変化によってフェーズ移行された可能性が高いです。

更にSOCの違いによっても一定電流ではなく同じように電流を徐々に絞っている制御がされている事から、CC充電(定電流充電)フェーズであっても、温度変化量によって電流がリアルタイムで制御がされているように思います。

・第3フェーズ(出力調整モード)

第3フェーズもCC充電(定電流充電)ですが、第1フェーズと第2フェーズとは違い、セル電圧によって充電電流をリアルタイムに制御するフェーズに思います。

いくつかのログを確認すると、リーフe+ではSOC64%付近で出力電流が125Aに収束するように調整されているように思います。

SOC64%付近のパック電圧は380V付近となっているので、このフェーではパック電圧やセル電圧を監視して閾値に達すると次のフェーズへ移行する可能性が高いです。

その為、他のフェーズとは違い最大セル電圧を基準に電流量を調整している可能性が高いと思います。

・充電開始時のSOCが低い程、電流曲線は緩やかに推移

・充電開始時のSOCが高い程、電流曲線は急に推移

その為、SOCと充電電流の関係が一致しないという現象が起こる事が納得できます。

・第4フェーズ(出力制限モード)

第4フェーズからはCV充電(定電圧充電)に移行し、徐々に電流が減少していくフェーズと思われます。

その為、SOCが高くなる程電流量が低下し出力も低下し発熱も低下します。

このフェーズになると、50kW以下まで出力が低下するので50kW以上の急速充電器であればどんなに高出力な充電器を使用しても大差はありません。



※この4段階フェーズは公式情報ではなく、ログデータから得た情報で異なる挙動を各フェーズとして落とし込み推測したものです。




☆充電制限の正体は(;´・ω・)?

第1フェーズが最大充電電流での充電期間であることは間違いなさそうなので、リーフe+の急速充電における、第4フェーズ移行の電圧の閾値を考えると380V付近が濃厚なので、リーフe+のポテンシャル(受入最大電力100kW)を考えると、

 100kW÷380V=263A≒260A

100kW出力時に必要な最大充電電流は260A程度となります。

しかし、定格90kWの急速充電器では最大200Aまでしか出力できないので、

 定格450V×200A=定格出力90kW

よって、90kWの急速充電で充電しても、リーフe+では76kWが最大出力になります。

 380V×200A=76kW

このように各充電器毎でも最大電流が決まっている為、90kWの急速充電器でも90kWの出力が出ないことが起こります。

また最大出力を維持できずに出力が下がっていくのは、リーフが空冷ゆえの温度上昇の早さが出力制限トリガーとなっている可能性が高く、更にSOC64%付近以上の領域ではCV充電による電流量の低下によって出力が低下します。

同様に、定格150kW以上の急速充電器では最大333A以上なので、リーフe+の受入最大電流260Aよりも大きく、100kWフルのポテンシャルが出せる事になりますが、150kW充電器の場合、90kWと同様に100kWで出力できるのは充電開始から数分程度で、徐々に電流を減少させて充電する為、ブーストモード以降の充電量は大きく違わないです。

150kWでの急速充電は1回限定の充電であればよいですが、リーフ(ZE1)で連続充電する必要がある場合は、50kWや90kWより厳重な温度管理が必要と言えます。

他のEVだったらどうなのか?

150kW充電対応のリーフB7が150kWの充電器で充電しても、最大130kW程度となる理由は、車両のバッテリーパック電圧と急速充電器の最大電流値で決まるからです。

また液冷等温調機構によって充電時の温度変化が小さいリーフB7では、リーフと同じ充電時間でも第1フェーズ~第2フェーズの期間が長くなり、充電量も多くなります。

ただ第3フェーズが短くなりますが、第4フェーズはリーフと同等となるので、高SOC領域に違いはありません。




☆グレードによって要注意なbz4xとソルテラ(;゚Д゚)

トヨタの場合はグレードによって注意が必要で、bz4xだと急速充電が150kW対応でも、Zグレードではパック電圧が約391Vに対し、廉価版のGグレードでは直列数を減らしてパック電圧が約288Vとなっているので、パック電圧の閾値と思われる電圧では、

150kWの充電器を使用した場合(MC後)

Zグレード:410V×333A=136kW

Gグレード:308V×333A=102kW

90kWの充電器を使用した場合(MC後)

Zグレード:410V×200A=82kW

Gグレード:308V×200A=61kW

・・・bz4xのGグレードでは90kWの急速充電器を使用した場合、100kW充電までしか対応していないリーフe+よりも最大入力電力が低いということになります。

初期型のbz4xのGグレードだと150kWの急速充電器を使用した場合でも、リーフe+よりも最大入力電力が低いです。

温度管理機構によってリーフのような急激な出力低下は抑えられますが、トヨタ系の廉価グレードはバッテリー容量ではなくセル数を減らしている為、グレードによって充電能力に差が出る結果となっています…|д゚)

日産系EVでは廉価モデルでもセル数は変更せず容量を変更しているので、アリアB9/B6やリーフB7/B5といったグレードの違いによって充電能力に大きな差が出ることはありません…。




☆リーフe+で急速充電する場合(*'ω'*)

リーフe+を90kW以上の急速充電器で充電する場合、一番高効率で充電できる時間は5分程度だったので、急速充電器を使い分けるなら、

速度重視 :低SOCで5分の充電を繰り返す

 速度重視で5分充電を90kWの充電器で繰り返すと・・・

 30分で理論上62%(37.5kWh)充電できますが約25℃上昇するので、冬季しか有効ではないです(;´・ω・)

 開始SOC20%程度の場合、60%まで充電するのに4回(約20分)です

手間重視 :SOC65%で充電停止

 温度上昇は10℃前後

 開始SOC20%程度の場合、55%まで充電するのに約20分です

 SOC20%以下で速度重視4回以上とする以外では手間重視と遜色はないと言えます。

リーフe+との急速充電器との相性は

  50kW:SOC0~65%まで安定して充電できる。充電時間が長くなるのがネック

  90kW:SOC0~65%までは50kWよりも高速。連続充電は夏以外でも3~4回が実用的

150kW:SOC0~35%までは90kWよりも高速。温度上昇が大きく連続充電は適さない

共通  :SOC65%以上の領域ではどの急速充電器を使用しても出力に大きな違いはない





ハイブリッドインバーター…ついに死亡(;´Д`)今後の方針を検討

修理したハイブリッドインバーターHYP4850U100-H改Dualの1台(L2号機)が

突然死しました⊂⌒~⊃。Д。)⊃



具体的な症状

①PV起動不可⇒PV側制御電源生成ができない

 恐らく制御電源生成用のMOSFETの破損

  ⇒これによりPVから制御電源が生成できずMPPTは当然働きません・・・

  ※基本的にMPPT制御はPVで生成された電力を使用している為、PVから制御電源を生成できない時点で発電できないことになります。



②BAT側電流のハンチング⇒BAT過電流停止

 恐らく昇圧コンバーターのMOSFETゲート回路の破損

  ハンチングが1A~10Aと大きく変動する

  MOSFETがブロック単位で異常と考えられるためゲート回路全体に影響が出ていると想定

  ⇒システムがエラーでロックされる・・・

   ※安全の為保護装置が作動している状態



エラー停止してくれたので火災にならずに済みました。

安全装置は大事だね~…(;´∀`)



主な原因

原因は色々有りすぎてwww

①PV制御電源について

・設置当初ストリング電圧(総Vmp)が112.2Vと低く、夏季はMPPがMPPT下限値から逸脱しやすく、結果MPPTリセット⇒再起動の繰り返しを頻発し、MOSFETがダメージを受けていた可能性がある

msn-06s.hatenablog.jp

・昨年末昇圧ユニットを使用した時にハンチングが起きており、そのダメージが蓄積した可能性がある

msn-06s.hatenablog.jp

・L1側よりもPV起動に時間がかかる為、再起動頻度が高くダメージを受け続けていた可能性がある

msn-06s.hatenablog.jp

・電解コンデンサを逆接続した時の電源回路だった為、ショートした際にダメージを受けた可能性がある

msn-06s.hatenablog.jp







②BAT昇圧コンバーターについて

・電解コンデンサ逆接続の後遺症で、ショートした際に電力の逃げ道となった可能性がある

msn-06s.hatenablog.jp



異常の兆候

①インバーター出力での出力ハンチング

⇓ Dessmonitorのチャート

⇓ Dessmonitorのログデータをプロットしたグラフ

100Wくらいの出力ハンチングが起きていました・・・(;´∀`)



②EV充電の失敗や異常カウント

⇓ 1回の充電で普通充電カウンターが650回多くカウントされています・・・

また度々EV充電ができない事があり、電力が不安定だったことが原因のようです。



③L1側との温度差

⇓ L2側ログファイルの修理後の絶縁トランスの温度変化

昨年のデータよりも絶縁トランスが10℃くらい上昇しており、設置条件の悪いL1側よりも高温となっていました



PVについてはログ上、当日朝はPV起動しインバーターがエラー停止するまでMPPT制御されていたことを考えると、インバーターが電流異常でエラー停止すると共にPVへ波及して道連れとなったようです…(;゚Д゚)



現在の構成

L2号機死亡当時はエアコンのフル稼働の季節だったので、少しでも電力を賄いたくて急遽仕様を変更しました。

・HYP4850U100-H改(L1号機)をデュアル⇒シングルモードに変更

・単3出力を単2⇒単3擬似出力に回路変更

・単相200V回路は単独商用電源に変更

事あるごとに電気工事が必要となるのでは、効率が悪いし時間も無駄なのでどうにかしたい・・・



今後の方針

HYP4850U100-H改(L1号機)はとりあえずオシロで波形を見ても良好だったので、暫くは問題なく使用できると思っています。

プラン①

似非HYP4850U100-H改として並列化

基本的にシステム構成を維持し、中古でHF4850Uを入手して似非HYP4850Uとして並列化する計画。

⇓ イメージ図

・HF4850U80-Hの中古を入手

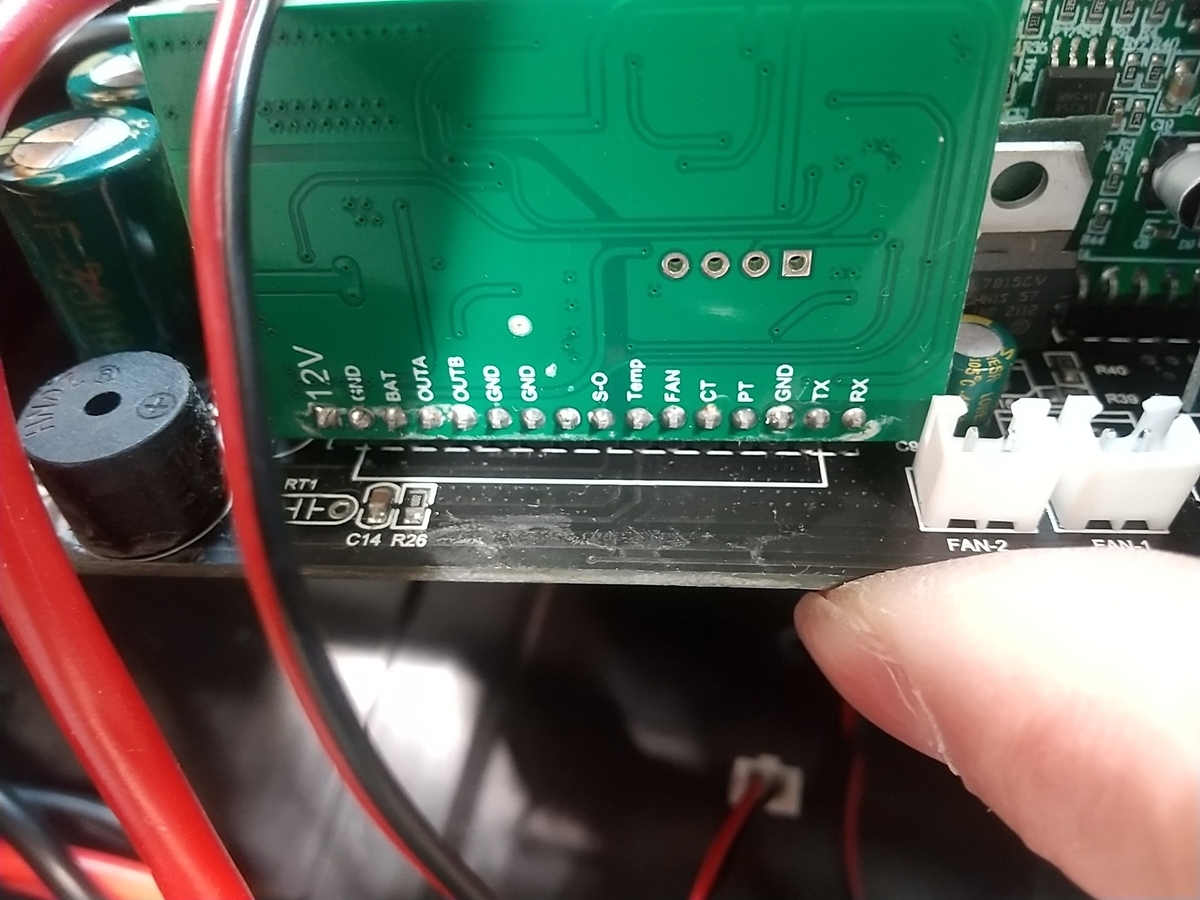

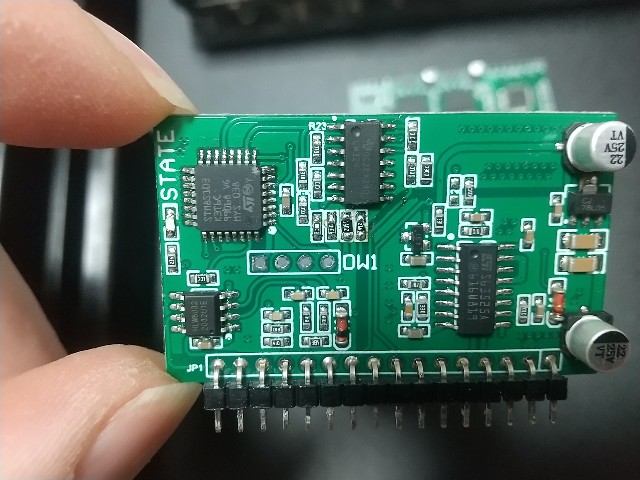

・HYP4850U100-Hのコントロールボードとパラレルボードを移植

  ・コントロールボードは所有インバーターの考察からHF4850U80-Hでも同型式と思われる

  ・ファームウェアの違いと想定できるので物理的な問題はクリア

msn-06s.hatenablog.jp

  ・PV充電電流の最大値が違う為、設定で80Aに制限

   ※積載量が少ないので問題は無いが念の為

  ・他、細かい仕様はメインボードを見てみないと何とも言えない

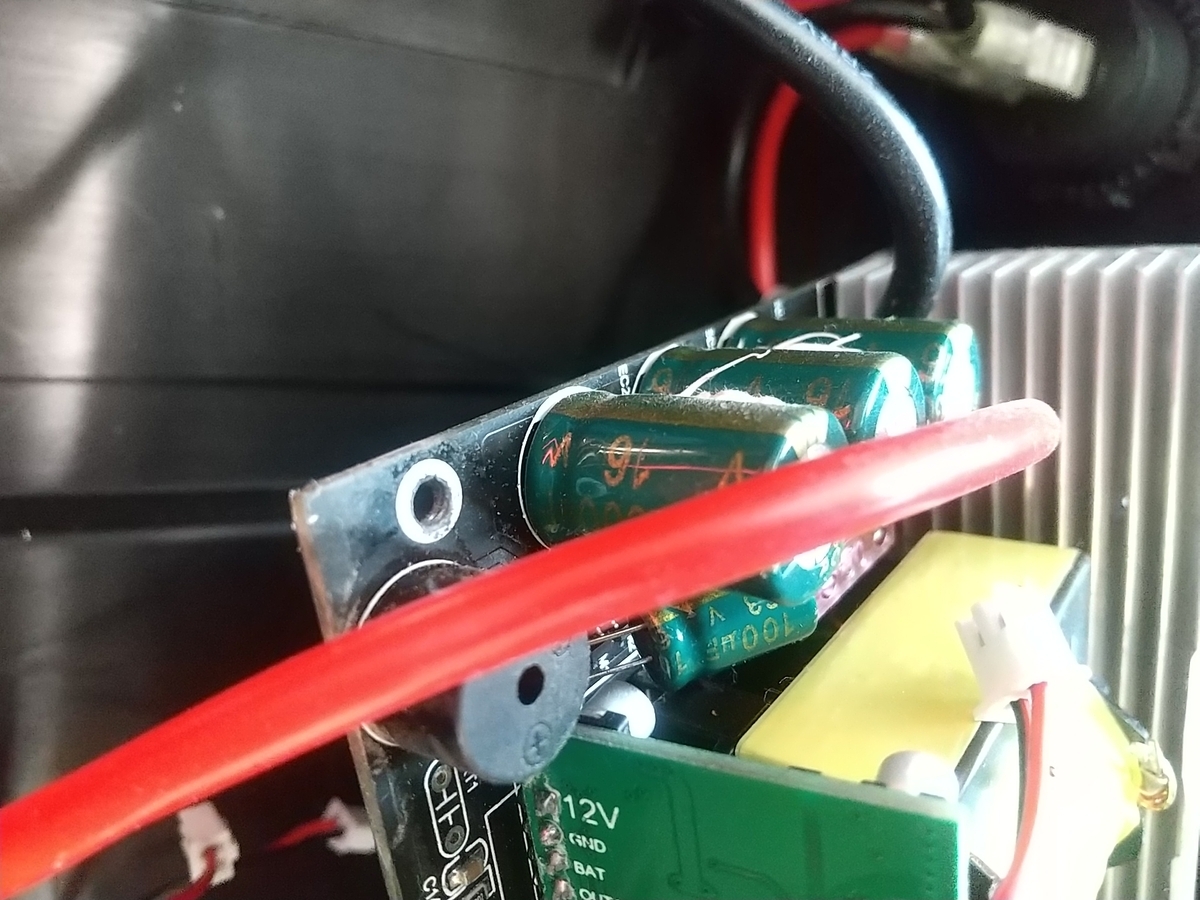

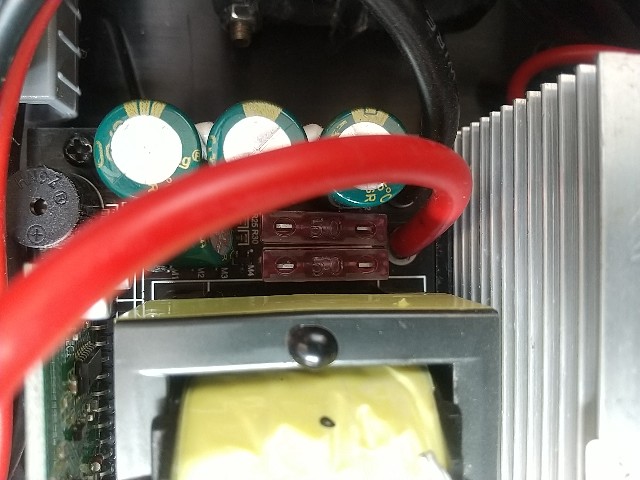

  ・電解コンデンサはHYP4850U100-Hから取り外して再利用

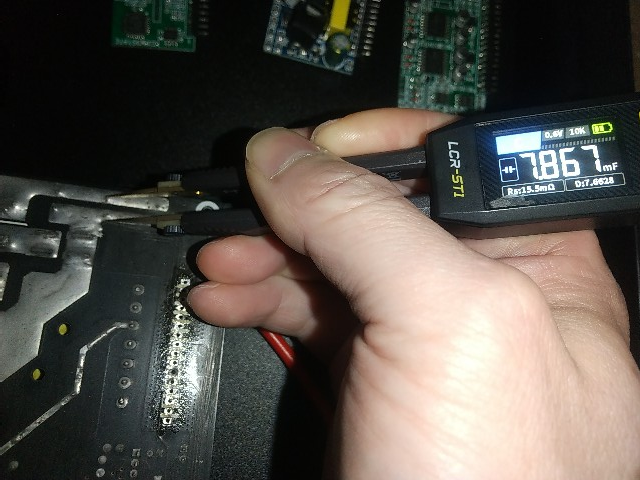

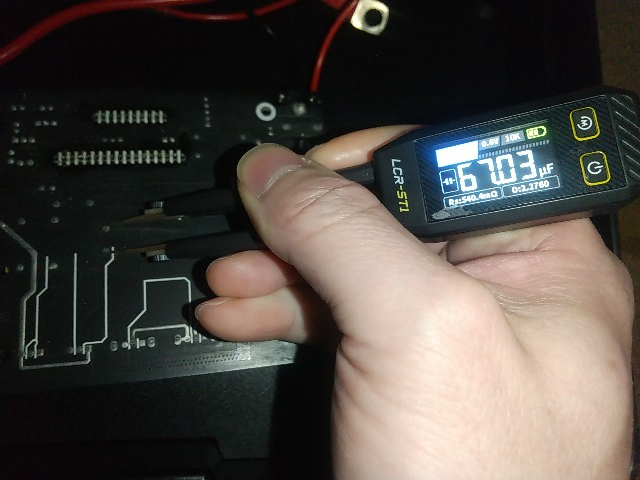

   ※念の為LCR測定でチェックする

メリット

今まで通りのシステム環境で単相三線式システムを構築できる・・・ハズ

強制排気仕様のHYP4850U100-Hの筐体を再利用できるハズ…

デメリット

当然、機器購入で数万円コスト増・・・(;´・ω・)

メインボードが違う機種なので、異機種並列化では機器破損のリスクがある



プラン②

手持ち機器による再構築化

以前使用していた24Vシステムと現在の48Vシステムを接続して全電力を賄う計画。

⇓ イメージ図

・HYP4850U100-H改(L1号機)を単相2線式100Vシングルモードで使用

 ⇒現状通り51.2VのLFP(15kWh)を接続

 ⇒PV入力も現状通り1.66kWを接続

 ⇒Dessmonitorにて今まで通りログ取得

・POW-M60-PROは48Vシステムのサブストリングとして並列接続

 ⇒車庫上を夏季使用として560W(Voc88.4V4直2並列)を接続

 ⇒通信コネクタは未実装なので、ログ取得できるかは不明…基板上の通信ピンは有り

・実験用HF2430S80-Hを再使用して単相200Vを生成

 ⇒HF2430S80-Hには25.6VのLFP(2.5~10kWh)を接続

  ※法的に2.5kWh以上設置可能かどうか要確認

 ⇒PV入力は南側メインストリング840W(Voc265.2V12直列)を接続

 ⇒Dessmonitorにてログ取得

・ML2440を新たに24Vシステムのサブストリングとして並列で接続

 ⇒PV入力は南側2階440W(Voc47V)を接続

 ⇒現行の通信コネクタをRJ45に変換しWi-Fiドングルを使用でDessMonitorと接続化

  ※そのままでは未使用エリアにアクセスしてエラーになる可能性が高いため中継が必要となる

・24Vシステムと48VシステムをMPT7210Aで接続しハイブリッド化

 ⇒24V→48Vのデューティ比だと200Wくらいに出力制限されると思われる

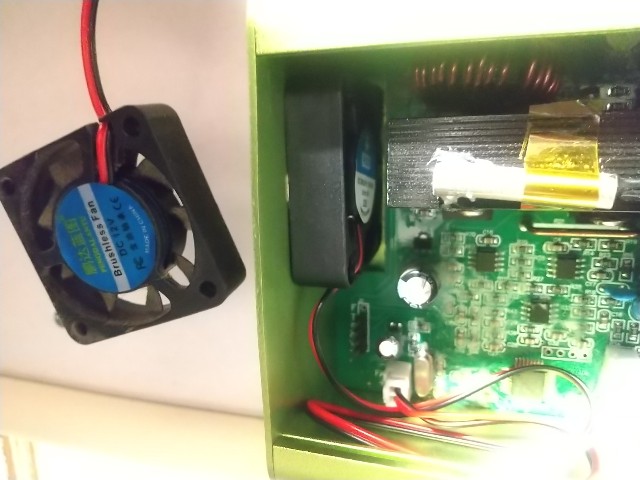

 ⇒長寿命化高効率改造済みなので24時間稼働が可能で変換効率は96~97%程度

msn-06s.hatenablog.jp



メリット

現状手持ちの機器で構成するのでコストは殆ど掛からない

メインの48Vへ24Vシステムから電力を送るので、今までよりも発電した電力を無駄なく利用できる予定(;´∀`)

※現状ではMPT7210AでPV440WがMax250W程度まで抑えられてしまう為、MPT7210Aをハイブリッドの中継器とし、M2440にPV440Wを接続することで発電効率アップ。現状効率56%⇒再構築後90~92%となる予定



デメリット

200Vの出力が3kWと小さいので、心許ない…

 ⇒IHの2台とエアコンの同時稼働で過負荷停止する可能性あり・・・

電気的に24Vシステム(2.5~10kWh)と48Vシステム(15kWh)を接続すると消防法的にグレーゾーン|д゚)…

25.6V側は電欠防止の為に、ML2440とMPT7210Aの接続制御が必要でシステムが複雑化する

チャージコントローラーを多用しPV入力が分散化されるので、今まで以上にログが取りにくい

分電盤から電気室まで、3kW仕様時の配線はそのまま残っているので、新たに配線工事は必要ないが、200V用の切替制御回路は独立して必要となる・・・

HF2430S80-Hは1年程度の使用だったが、24時間稼働だった為、寿命的に長く持たない可能性が高い・・・



今のところ追加予算が必要ないプラン②を検討しているが、システムが複雑となるのは面白くない…

24時間200Wの電力を移動し続けると…

24Vシステム⇒5kWh/日減少

48Vシステム⇒4.8kWh/日増加

24Vシステムの定格発電能力は1280WでMax5kWh程度

48Vシステムの定格発電能力は2220WでMax8kWh程度



ずいぶん昔にXH-M609というバッテリー制御モジュールを購入していたので、ソイツを利用してMPT7210Aの入力制御をすれば、24Vシステム電圧で48Vシステムへの充電供給は制御できる・・・



・・・どうするかなぁ・・・(;´・ω・)



リーフ(ZE1)の本当の電池容量を知る方法(=゚ω゚)ノ~BMSのSOHは所詮推測!

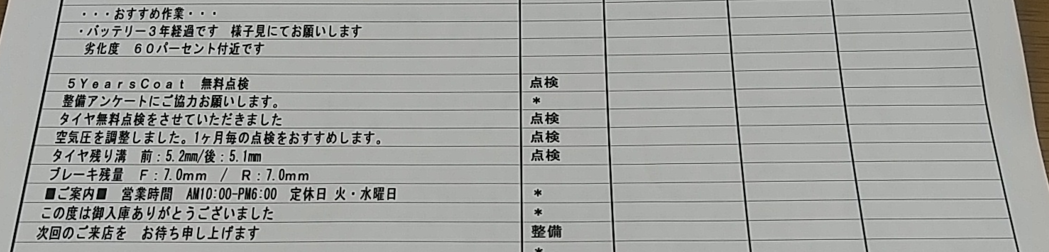

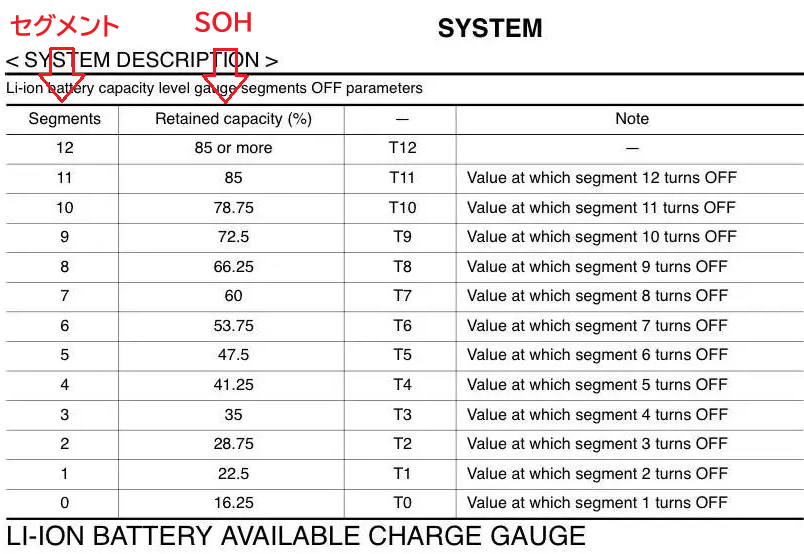

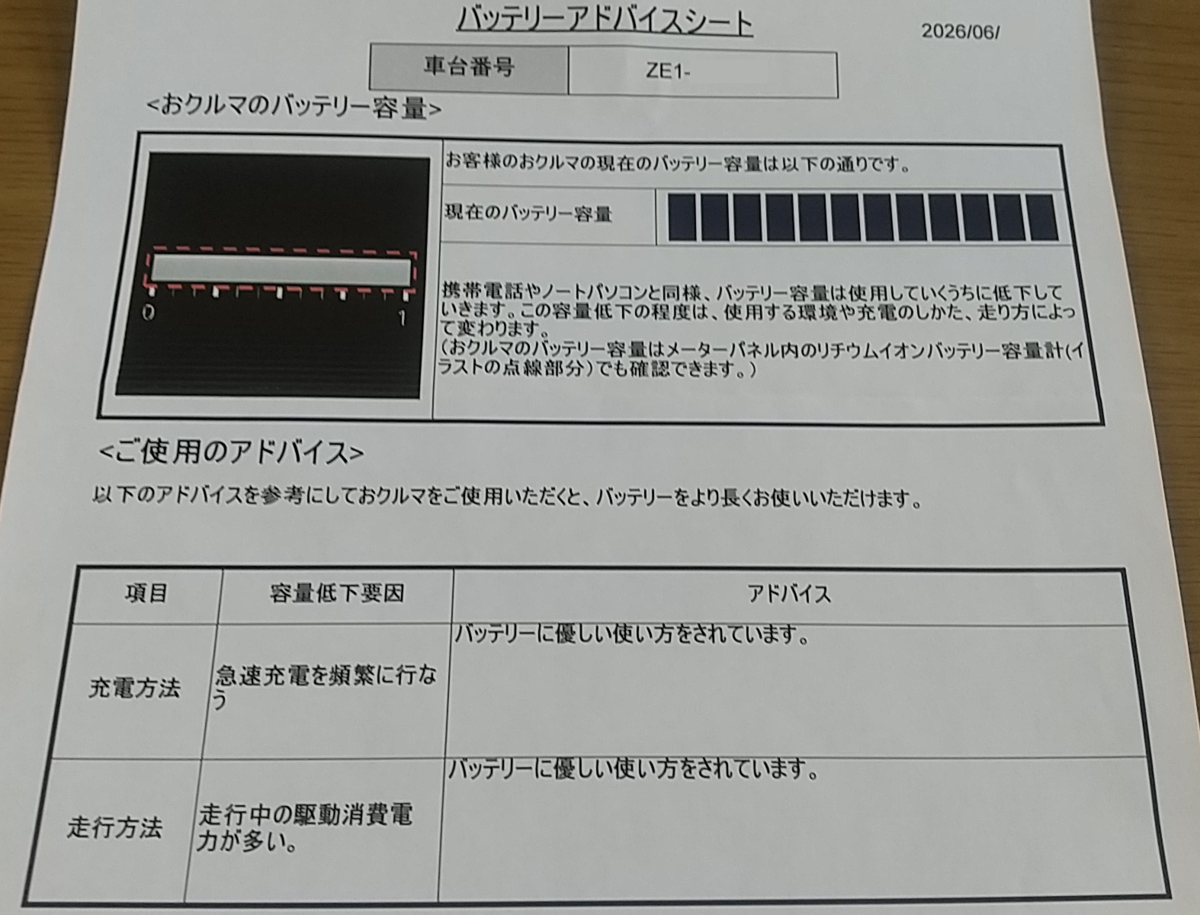

当方のリーフは3年(37,000km)経過でSOH87.3%と、一般的にも良い値とは言えません。

実際の実効容量を推定するには、満充電にしてからSOC10%程度まで走行し、再び満充電にした際の充電電力量を見ればよいのですが…、普段使いでそんなことできる機会なんて滅多にありません。

また、普通充電の場合はOBCの損失が発生する為、入力電力では正確な充電電力量を把握できません。その為、充電器からダイレクトにDC電力を供給する急速充電器で、出力された電力量を基準にした方が精度が高いです

先日、急遽遠方に行くことになり、連続で急速充電をしたのでログを取ってみました♪

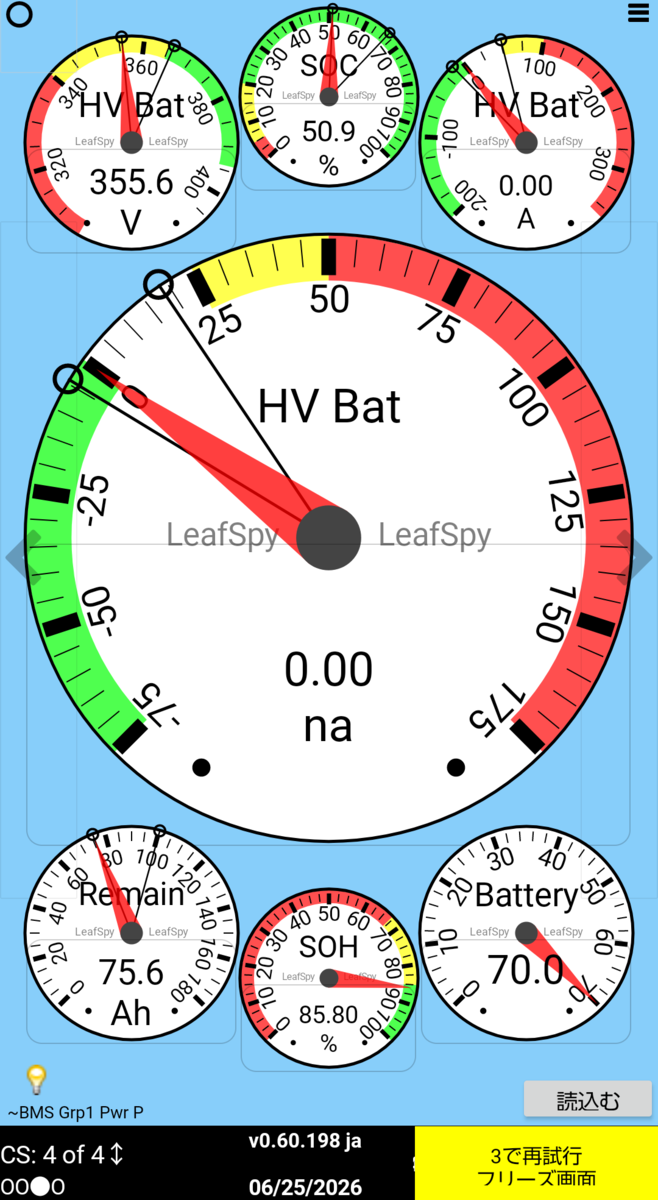

⇓ 出発前と帰宅後のLeafSPYデータ

Temp-MR(Pack T4)が最も高温となっているので、充電時はこの温度を監視するのが良さそうです。



⇓ 走行前後の詳細

  出発前 充電量 帰宅後 変化量
走行距離 km 36,892   37,268 376
電池温度 ℃ 23.2   41.6 18.4
電池残量 Wh 19,065 55,469 15,810 58,724
Hx % 82.51   82.68 0.17
SOC % 36.9195 98.7911 30.5335 105.1771

この日の走行距離は376kmで、満充電していれば往復できそうな距離ですが、SOC36%しかなかったので、急速充電をする羽目になりました・・・

計3回の急速充電によって容量はトータル55kWh充電し、SOC98%相当増加、温度は18.4℃上昇しています。

100%近い充電をすると充電時間はトータル1時間程度で、休憩ついでの充電なので時間のロスは然程気にしませんが、電池温度が20℃近く上昇するのが、リーフの最大の欠点だと実感しました(;´・ω・)

また、充電料金は約6,000円で満タンとなると、航続距離は軽自動車並みなのでガソリン代と良い勝負ですね・・・

更に温度上昇によってHxは0.17%増加しています。これはメリットですけどね。



⇓ 3回の急速充電で充電した充電量と推定実効容量をLeafSPYのデータから算出

充電前と充電後のSOCのデータから増加量を求め、その値から充電量を算出して実効容量を求めてみた結果、全て52.398kWhで一致しています。

BMS上では実効容量が52.398kWhで記録されている為、SOCや充電量は全てこの値を基準に算出されている事がわかります。

ただ、この実効容量はBMSが推測した値なので、実際の容量とは言えず過大評価されている可能性もあるし、過小評価されている可能性もあります。

特にキャリブレーション未実施によるBMSの過小評価が疑われる、当方のリーフでは全く信用していません(;´∀`)

msn-06s.hatenablog.jp

トータル55kWh充電してSOC98%なら55kWh÷98%で56kWhが実効容量じゃね|д゚)?

って思いたいところですが・・・そんな単純な話では無いです(;´Д`)



★真の実効容量を知るためには?

まずBMSで推定されているSOCやSOHやAhrといった値は一切使用せずに容量を算出する必要があり、残量によって変化する生データとして電圧があります。

ただ、電圧と言ってもパック電圧のような高電圧では負荷によって誤差が大きくなるので、ココでは平均セル電圧のデータを使用します。

セル電圧は温度によっても変化するため、温度補正も必要なバッテリーの温度データも必要となります。

また、正確な充電電力量が必要なので、BMSで算出された充電電力量ではなく、急速充電器の出力電力量のデータが必要となります。

⇓ 3回の急速充電で充電した充電量とセル電圧から推定実効容量をExcelを使って逆算

①セル電圧を急速充電器の定格出力に応じて温度補正

充電器の出力の大きさによって発熱量が違うので係数を調整

②温度補正後のセル電圧からSOCを算出

SOCの算出は25℃環境で確認したセル電圧とSOCのデータを落とし込んだ独自のマトリクスを基準としています

③急速充電器で計測された充電電力量をSOC増加量で除算

SOC1%あたりの電力量を求めます

④実効容量を算出

SOC1%あたりの電力量を100倍すれば、推定実効容量となります



SOCベースの推定実効容量:52.398kWh

セル電圧ベースの推定実効容量:54,233~54.532kWh

結果、BMSベースの推定実効容量よりも2kWh程度大きくなりました(´艸`*)

※本来は違った条件でも実効容量はほぼ同じ値になるハズですが、補正等により完全一致しません・・・

この推定が正しければ、本来の実効容量は54kWhで、SOH90%の可能性が高いことになります。

⇑ ZE1とSW20の新旧愛車バトルさせてみたwww・・・Copilotが生成

⇑ リーフをNISMO仕様にしたらSW20まで変更しやがったwww…もう別の車だろ…

⇑ SW20は4型っぽい♪…こっちはGeminiに対抗させて生成させてみたwww

⇑ 背景同じで違和感しかないテールビュー・・・やっぱ今でもSW20好きだわ(*'ω'*)

※画像は記事の内容とは全く関係ありませんww

最近はAIにお絵描きさせて遊んでます(´艸`*)

リーフ(ZE1)電池残量表示とSOCが違う謎…もっと早く気付くべきでした…⊂⌒~⊃。Д。)⊃90日調整の謎!

リーフ(ZE1)に乗り続けて3年以上経過して・・・

インパネに表示される電池残量と

LeafSPY上のSOCの値が違う事は

当然なことだと思っていたのですが、

そこに大きな理由があったことに

今更気付きました…⊂⌒~⊃。Д。)⊃



★SOCと電池残量の違い

・LeafSPYに表示される「BMS上のSOC」

LeafSPYのSOCがBMS上の電池残量率を示している事は分かっていますが、基準はあくまでもBMSに記録された実効容量からクーロンカウンターで計算された充放電量を加減算し、残量率に変換しているだけです。



・インパネに表示される「電池残量」

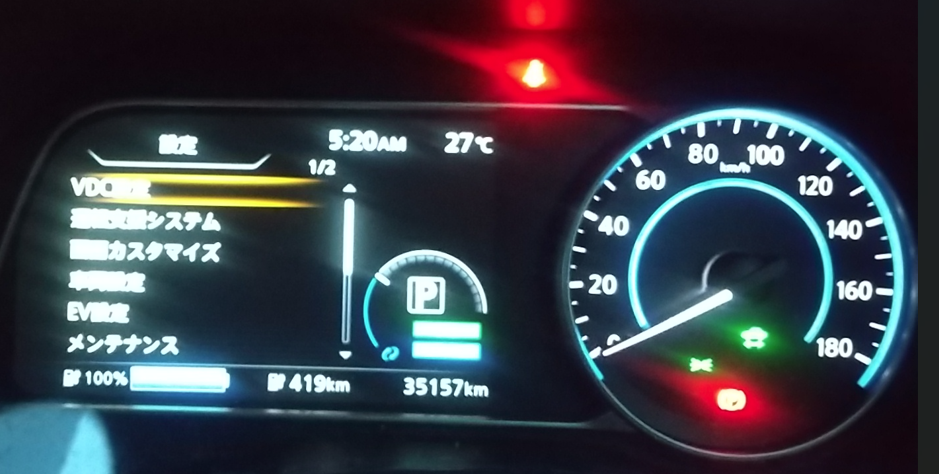

インパネに表示される電池残量は満充電になったところで100%にリセットされる事が分かっています。

電池残量の仕組みは、

BMSの上限セル電圧値 = 100%

BMSのSOC10% = 1%

に設定されており、

実際の実効容量-SOC10%という条件となっているように思います。



BMSに記録されている実効容量と、実際の実効容量に乖離が出ると、SOC値と電池残量値にズレが生じます。



つまり、

SOCはBMSがクーロンカウンターで推測した容量率

電池残量は下限SOC10%=1%とした容量率

という違いとなり、キャリブレーションを実行し校正された状態であれば、SOCの減少率を1とした場合、電池残量の減少率は1.1となり、SOC10%となった時点で電池残量1%の表示となります。



★キャリブレーションは電池残量の補正

以前に公開した記事では、キャリブレーションはBMSの推定実効容量を正しく校正させる為に有効だと記載しましたが、電池残量を正しく表示させる為の校正でもあります。

msn-06s.hatenablog.jp

満充電や過放電を嫌って20~80%といった残量のまま使用を続けると、クーロンカウンターで拾いきれない僅かな誤差の蓄積によって、本来の容量から大きく乖離していき、容量を過小評価するようになります。

この誤差を校正する為に、キャリブレーションという作業が必要となってきます。



満充電時にSOC100%まで充電されないのは、

・クーロンカウンターの誤差による影響

・劣化による容量低下による影響

の2種類があり、キャリブレーションを行っても100%まで充電できない場合は、劣化が進んだと判断しても良さそうです。



・キャリブレーションが与える影響

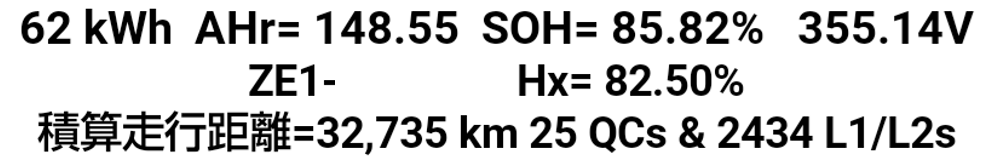

リーフ(ZE1)では90日調整というイベントが発生します。

このイベントはリーフユーザーの間ではSOHの調整として認識されていますが、実際には四季による気温変化の影響に対して実効容量補正を90日周期で行っているように思います。



このイベント前にキャリブレーションを行うことで90日調整の精度を高めることが可能ですが、キャリブレーションを行わないと90日調整によって推定容量を過小評価される可能性が高く、当方のリーフのようにSOHがダダ下がりします。

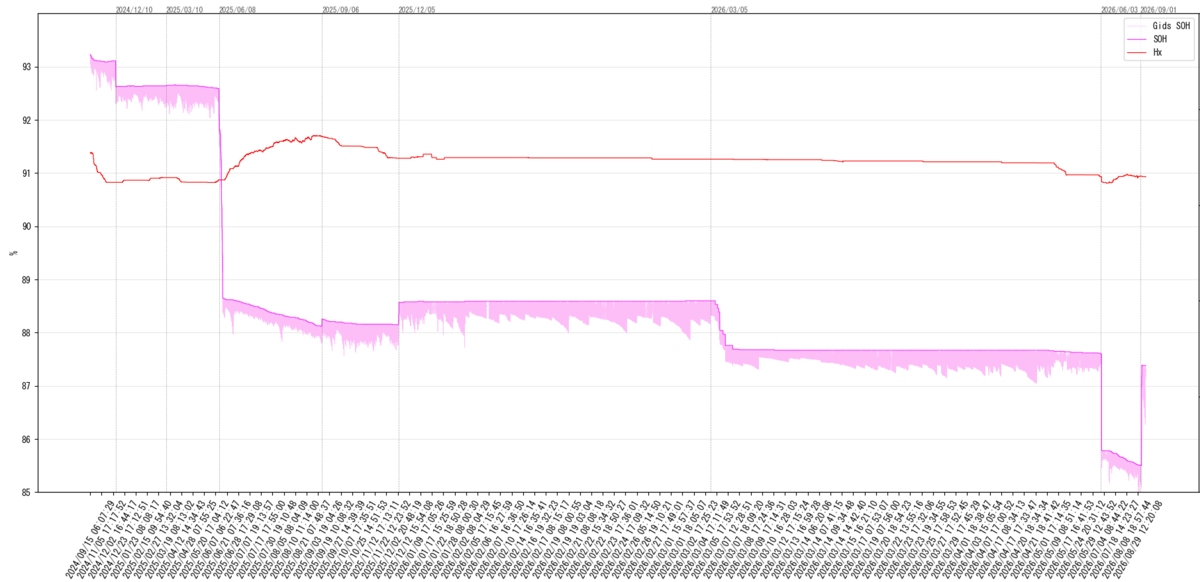

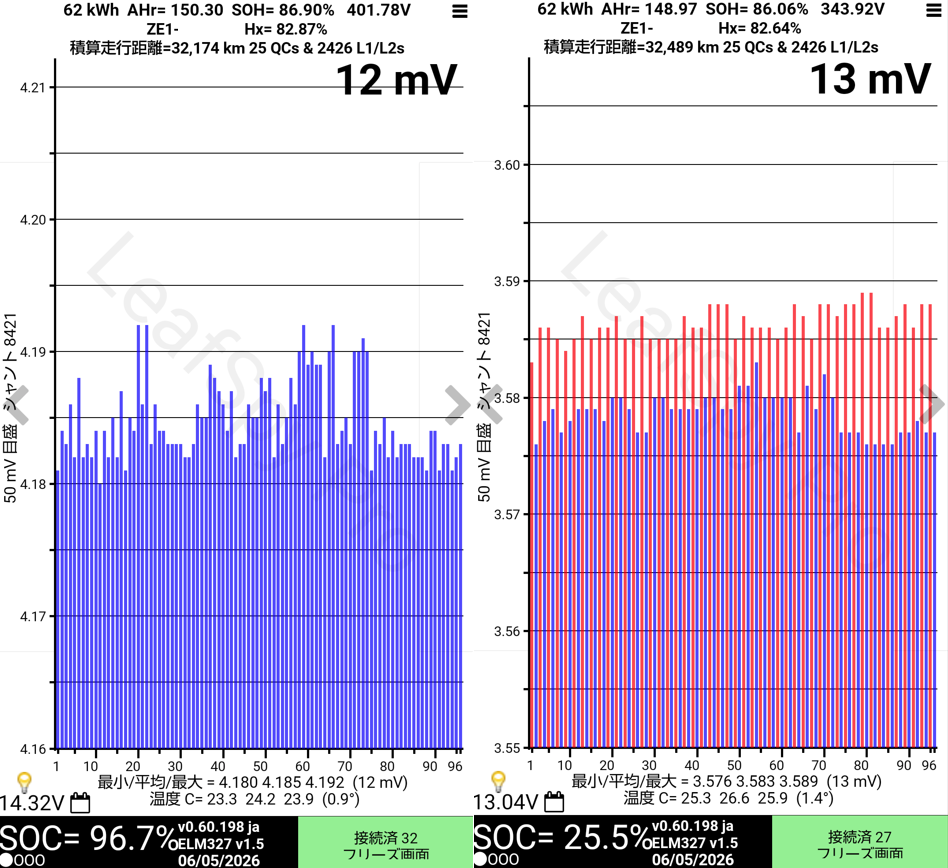

⇓ 90日調整前のデータによるキャリブレーションの有無の違い

左側はSOH90日調整でSOHが急落した時の調整前のデータ(キャリブレーション無し)

満充電時:SOC98.3%(セル電圧4.200V~4.210V)

低SOC時:SOC31.2%(セル電圧3.595V~3.605V)

電池温度:30℃前後

SOH  :92%台

走行距離:17,500km前後

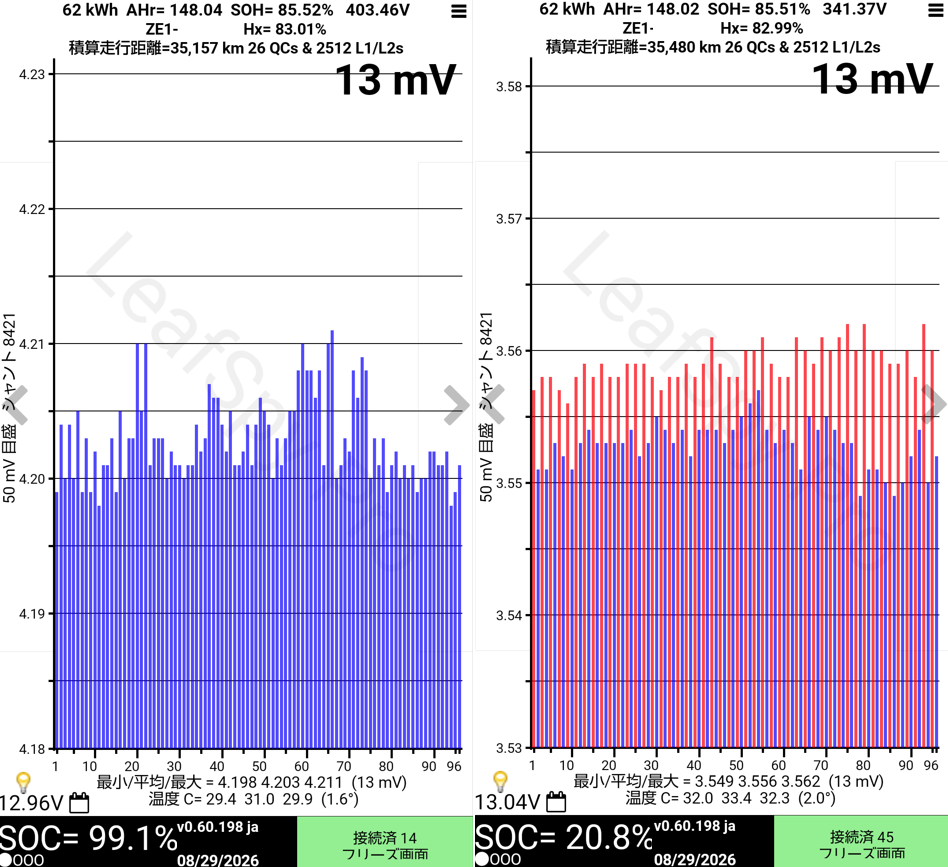

右側はSOH90日調整でSOHが急上昇した時の調整前のデータ(キャリブレーション有)

満充電時:SOC99.1%(セル電圧4.200V~4.210V)

低SOC時:SOC31.1%(セル電圧3.605V~3.620V)

電池温度:30℃前後

SOH  :85%台

走行距離:35,500km前後

この2つのデータでは、右側のデータの方が劣化が進んでいるように見えるのですが、一番重要な部分はセル電圧です。



⇓ リーフ(ZE1)のSOCとセル電圧の関係を示すグラフ

ほぼ同じ温度条件下なので、本来同一SOCであればセル電圧は同等になるのですが、SOHが急落した調整前の左側のデータではセル電圧が約3.60V、SOHが急上昇した調整前の右側のデータではセル電圧が約3.61Vと10mV程度多くなっています。



これは右側のデータがBMSによって実効容量が過小評価されている状態の為、同じSOCでもセル電圧が高くなっています。

※急速充電をした直後は一時的にセル電圧が高くなりますが、ココでは静止電圧を意味します

左側のデータでは、キャリブレーションが完了していないまま90日調整を迎えた為、電池残量とSOCの乖離が大きくBMSが実効容量を大きく過小評価してしまい、SOH92.59%⇒88.65%まで急落させたのだと思われます。

満充電時のSOCが100%に対して1.7%減少しており、SOC31%時のセル電圧が29%相当のセル電圧となっている事から約2%過大評価されている状態となっています。

SOCで計4%程度の容量減となっており、SOHが4%程度減少した可能性があります。

msn-06s.hatenablog.jp

右側のデータでは、この満充電時にキャリブレーションによって電池残量側が実効容量を正しく認識した為、この後の90日調整で上方修正されたとみて間違いは無いですね。



・キャリブレーションの必要性の判断基準

これはLeafSPYがある環境が前提となりますが、精度を維持したければ、明らかなSOCと電池残量のズレが確認できたらキャリブレーションを実行した方が良いです。

ただ、満充電や過放電を繰り返す事になるので、できる限り最低限とするのであれば、SOHの90日調整のタイミングを見て、調整前にキャリブレーションを行う事がベストです。





リーフ(ZE1)電池残量何%までが実用的か検証してみた|д゚)

今まで電欠を恐れて電池残量10%以下まで使い込むことはありませんでしたが、やはり自分の車の限界値を知っておきたいという思いが強く、色々と先人の方々の記事や海外フォーラムでデータを探しましたが、具体的なデータは見つかりませんでした。

また電欠実験動画なんかもあるのですが、LeafSPYのデータまではアップされておらず、どんな挙動になるかといった程度しかわからないんですよね・・・



こうなると、自分自身で確かめるしか方法はありません(;´Д`)



前回はキャリブレーションの為、LBW(電池残量低下警告)まで残量を低下させましたが、特に車両の挙動なんかは変化が無かったので、今回はもう少し深く放電させてみました。

msn-06s.hatenablog.jp

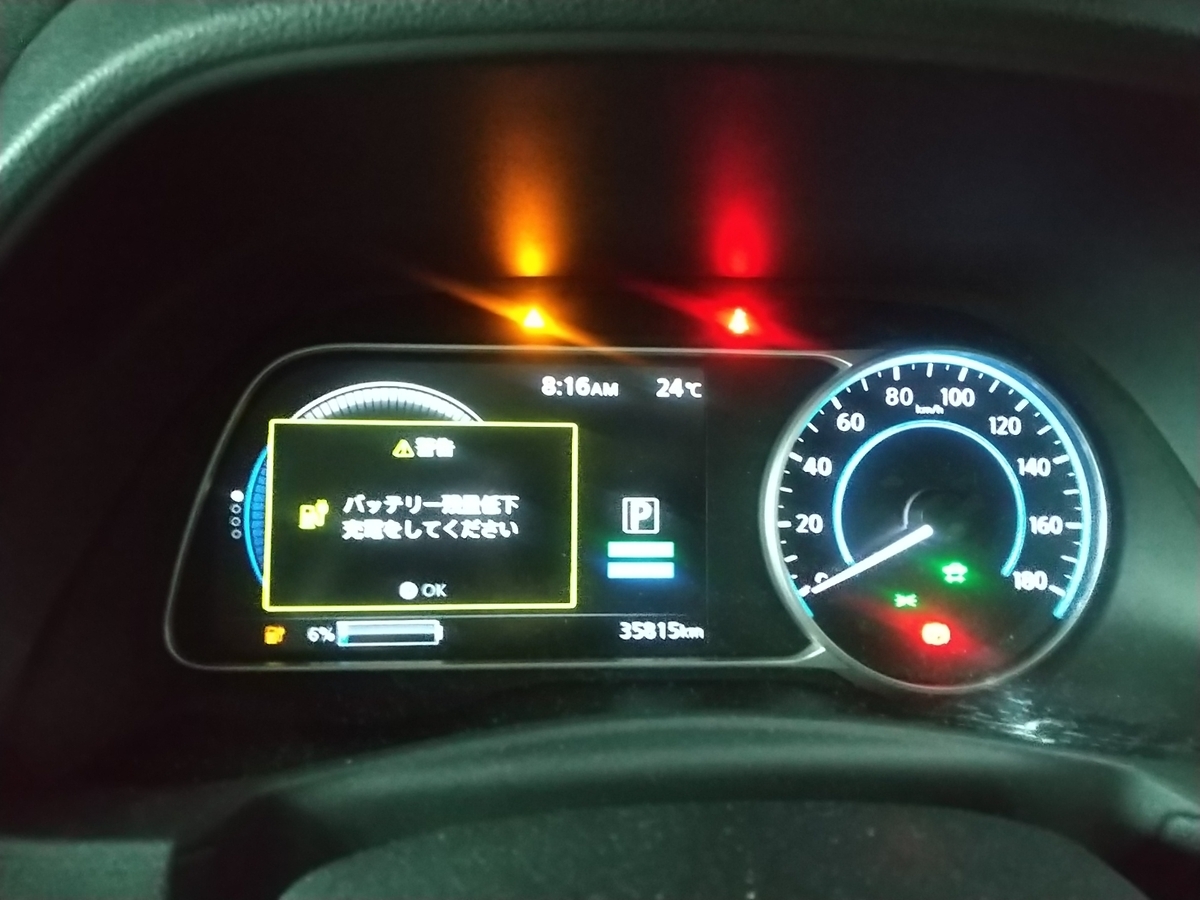

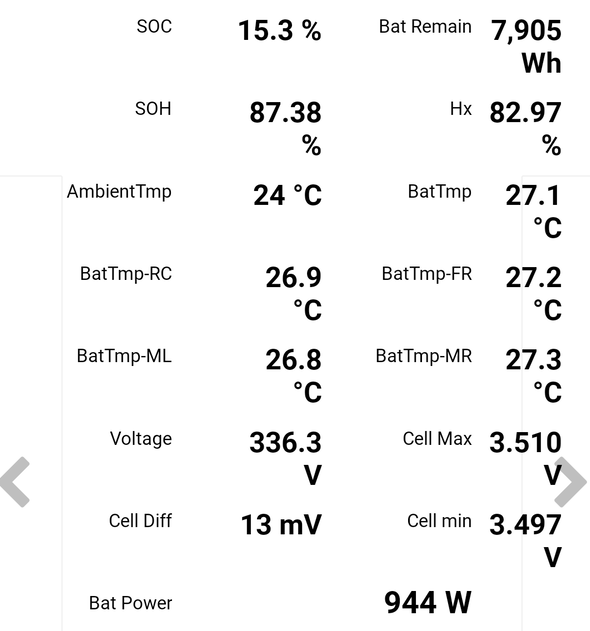

⇓ LBW警告点灯

LBWの目安はセル電圧3.50V付近で、電池残量6~7%(SOC15~16%)付近がトリガーとなりますが、警告表示のタイミングは温度による内部抵抗の変化に伴う電圧降下量によって前後します。

この時点での航続距離表示は概ね40~60km程度となっています。



インパネに表示される電池残量が1%を切ると残量表示は---%となり航続距離も---kmとなります。

⇓ 残量表示が---%になった状態

ただ、この状態でもナビの情報画面では航続距離が表示される為、そちらを目安にして走行すれば問題はありません。

この時点での航続距離表示は概ね20~30km程度となっています。

またLeafSPYではSOC10%程度で、特に挙動等の変化はありません。



今回はVLBWが出るとされるSOC7%まで放電しましたが、VLBWは出ていません(;´∀`)

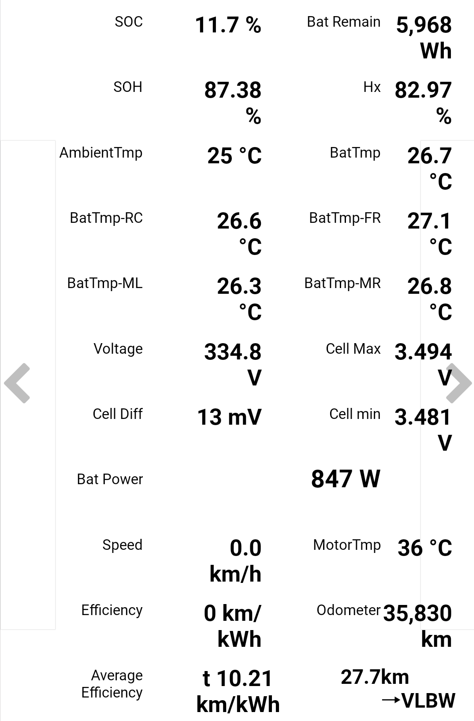

⇓ LeafSPY上でのSOC9~7%までの各状態

しかし、この検証でVLBW付近ではセル電圧差(Cell Diff)が急激に拡大している事がわかります。
SOC9%付近では15mVと比較的安定していますが、SOC8%付近ではやや高めの25mVとなり、SOC7%付近では38mVとSOCの減少と共にセル電圧差が拡大しているのが分かります。

この時点での航続距離表示は概ね10~15km前後となっています。

セル電圧差が拡大するということはセルの一部が放電限界を迎え始めている状態なので、走行制限(亀マーク)されるのも時間の問題と言える状況と言えます。

また、この実測データから推定すると、VLBWの警告の目安はセル電圧3.40V付近と考えられ、警告表示はSOC値よりもセル電圧値に大きく依存しているように思います。

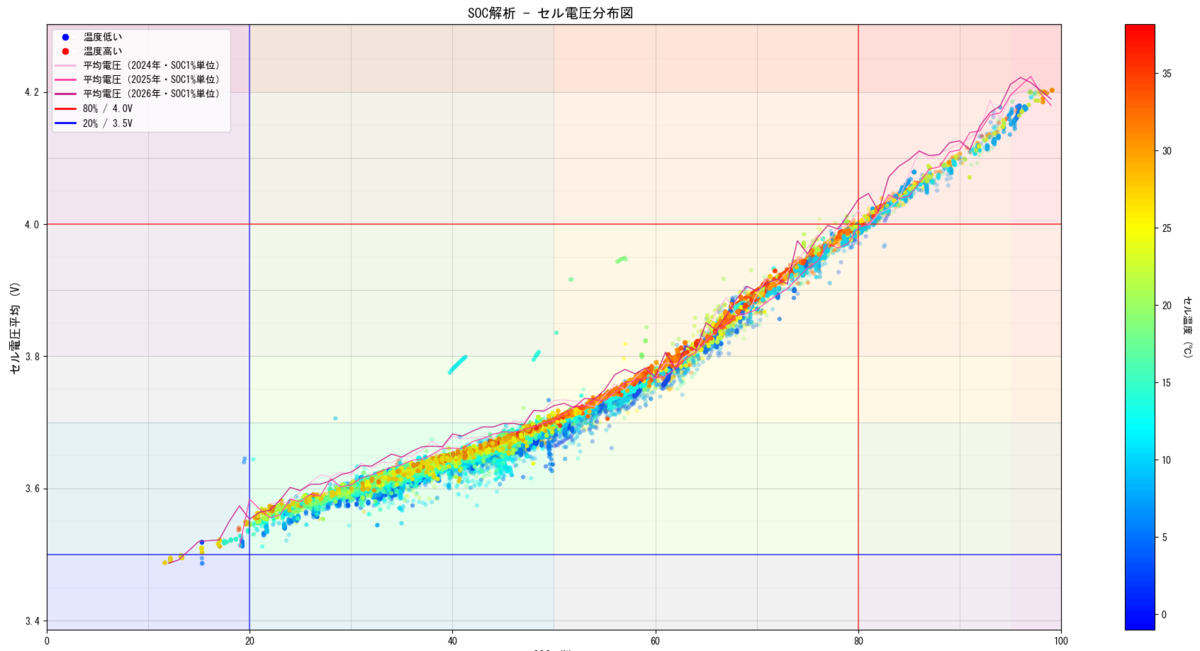

⇓ SOCとセル電圧の分布図

この分布図から読み取れることは、SOC10%未満になると急速に電圧降下が大きくなっていることが分かります。

この事から、SOC10%未満の運用ではセル電圧差が拡大しやすく、内部抵抗の大きいセルへの負担が大きくなりやすいと言えます。

またSOC10%未満ではセル電圧のバラツキに加え、電圧降下の増大により負荷電流が増加する為、バッテリーが発熱し劣化を促進させます。

電圧低下による負荷電流の増加によって電費が悪化しやすく、セル電圧も閾値に到達しやすくなり、温度や劣化度合いの条件により走行制限となる可能性があります。

電池残量表示が---%となる前に充電した方が、リチウムイオン電池の負担を少なくする運用と言えます。

⇓ 残量表示・SOC・電圧・航続距離の関係表(目安)

※航続距離についてはe+(60kWh)ベース・SOH87%・電費7km/kWhで算出

※リチウムイオン電池の状態(温度や劣化)や走行条件によって、実際の値は変動します

※VLBW以下については推定値です

☆まとめ

LBW(電池残量低下警告)

まだ充分走行できる状態ですが、20~30km範囲内で充電をした方が良い

VLBW(電池残量低下限界警告)

セル電圧差が拡大し出力制限される前段階の状態で、即充電した方が良い

亀マーク(出力制限)

加速が制限された状態で、低速走行となる

電欠(走行不能)

充電しない限り走行できない状態



インパネの残量表示

残量表示が---%となる前に充電するのが望ましく、充電器までの距離が20km以上先であれば、残量警告が出る前に充電した方が良いですね。

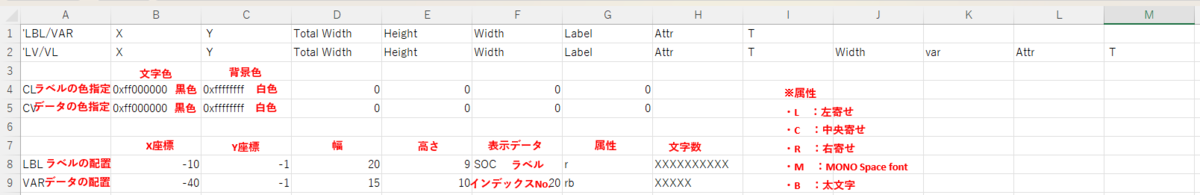

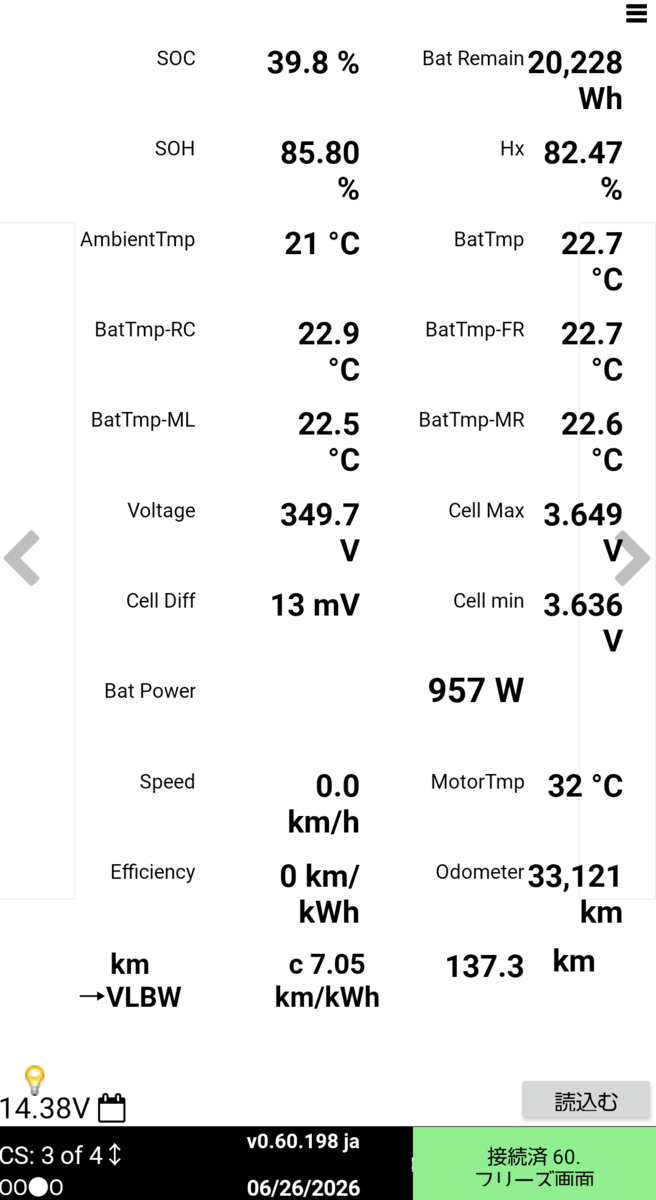

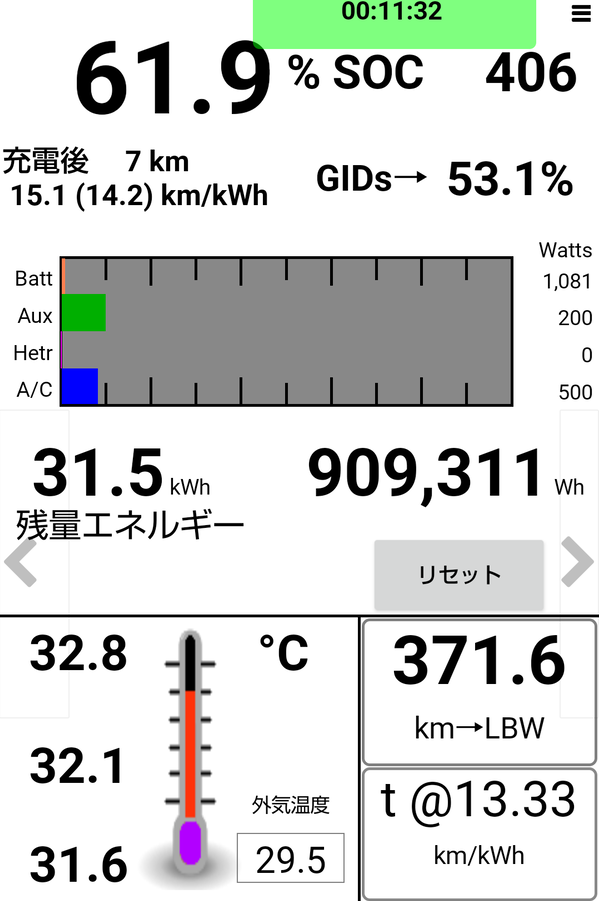

LeafSPYの1ページ目

SOCによる判断

SOC10%となる前に充電するのが望ましく、充電器までの距離が20km以上先であれば、SOC15%となる前に充電した方が良いですね。

セル電圧による判断

パック電圧が330V未満・最低セル電圧が3.45V未満に突入したらVLBWに突入したと判断しても良いです。



LeafSpyを利用している場合はSOCだけでなく、最低セル電圧(Cell Min)とセル電圧差(Cell Diff)も併せて確認する事で、より正確にバッテリー残量を把握できます。

特に最低セル電圧3.45V未満、またはパック電圧330V未満となった場合は、VLBW領域へ入った目安として考え、早めの充電が必要です。

※今回の結果はSOH87.3%の60kWhリーフで検証した結果であり、SOHや気温、走行条件によって実際の数値は変動します
