単相三線式対応のハイブリッドインバーターが欲しかったのですが、重量が重いので断念しました( ;´･ω･`)
あと楽天で購入できるショップが高いのもある…
そんな時に現れたのがLVYUANのHF2430U60-100( 〃▽〃)
商品ページにSRNEのロゴが…
価格が約６万円で、AliExpress並みの価格なので思わずポチっとしました( 〃▽〃)
ちなみにLVYUAN直営は中国に個人情報が渡る為、タイガンさんの方で購入させて頂きました。
マイクロインバーターやバッテリーでスマホ管理の良さを知ってしまったので、セットでWi-Fiモジュールも購入。
しかし本体だけが早々と到着♪

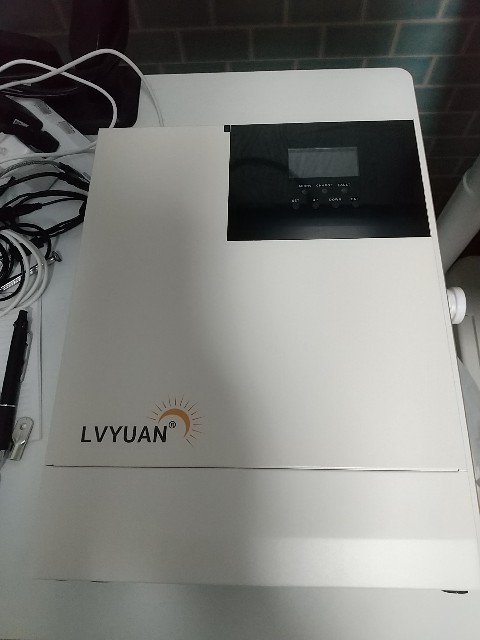

本来SRNEロゴのある場所にLVYUANロゴが印字されてます( ﾟдﾟ)
コピー製品でないことを祈りながらバッテリーを接続し、初期設定に入る
SRNEの情報は多く、付属マニュアルは英文表記ですが、特に困ることはないです。
とりあえずこんな感じで設定。
※バッテリーをモニタリングしながら設定変更していく予定
※バッテリー設定はチェリーベルバッテリーとしてはデータが無いため
Lithtech TE24100の推奨値参考
低電圧切断 17.6V
再接続電圧 20V
充電電圧 28.4V～29.2V
以下個人的設定
01：SBU（インバーター出力モード）バッテリー優先
※他はバッテリーよりACが優先される
02：60.0Hz（出力周波数）※西日本圏
03：UPS（AC入力）
04：24.8V～25.0V（バッテリーから主電源に切替る電圧）
※バッテリー残量が少ない時に高負荷となると電圧が低くなるため、高負荷時でも切り替わらない程度の電圧に設定
05：28.6V（主電源からバッテリーに切替る電圧）
※満充電時の電圧
06：CSO（充電モード）PV優先
※天候不順の場合ACから充電できるようにPVのみの設定にしない
07：50A（充電電流最大値）
※バッテリー仕様による
08：LF08（バッテリータイプ）リン酸鉄リチウムイオンバッテリー8セル
09：29.2V（ブースト充電電圧）
※バッテリー仕様による
10：120min（ブースト充電時間）
11：29.2V（フロート充電電圧）
※バッテリー仕様による
12：24.0V（バッテリー過放電電圧）インバーター出力オフ設定
13：5s（過放電遅延時間）インバーター出力オフ設定
14：25.2V（バッテリー低電圧アラーム）
※高負荷時の最低電圧
15：22.4V（バッテリー放電限界電圧）インバーター出力遮断
22：Diseble（省エネモード）オフ
※低負荷では出力が遮断される
23：Enable（過負荷再起動）オン
24：Diseble（過熱再起動）オフ
25：Enable（アラーム）オン
※システム異常時に発報
26：Diseble（ビープ音）オフ
※システム切替時に発報
27：Enable（バイパス切替）オン
※パススルー動作
28：30A（AC最大充電電流）
※8時間で90%充電できる電流値
※100Ah→10A
※200Ah→20A
※300Ah→30A
※400Ah→40A
29：Diseble
35：26.0V（バッテリー低電圧回復電圧）
36：15A（PV最大充電電流）
※ソーラーパネル(12.29A)
※配線 VVF2.0mm-2c(20A)
※配線保護できる電流値
37：26.0V（バッテリー回復電圧）
38：100.5V（AC出力電圧）
※システム再起動後は120Vに戻ることがあるので必ず確認する(100V～110V)
※設定値は覚書なので、随時更新

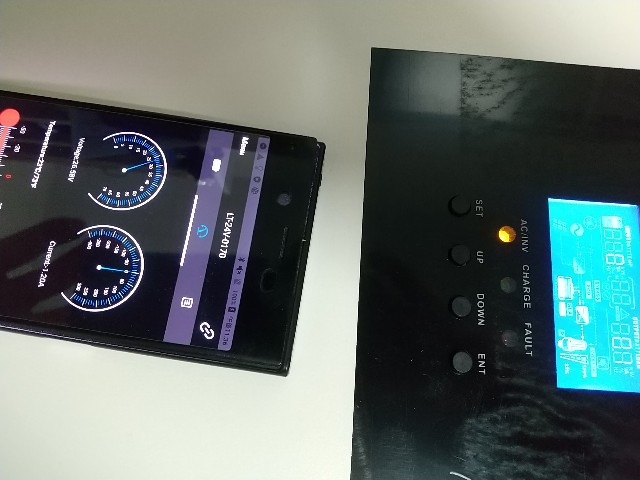

負荷なしの状態でバッテリーモニターは-1.20Aなので、このハイブリッドインバーターの消費電流は1.2Aだとわかる。約30W。
ソーラーで97％まで充電してあったバッテリーなのにハイブリッドインバーターのインジケーターは真ん中くらいになってる
おそらくSRNEのモニターソフトも使用できると思うので、後日PCに接続してみようと思います。
