先日から我が家の蓄電池(BAT-S48100)1基がアプリで認識できなくなりました。

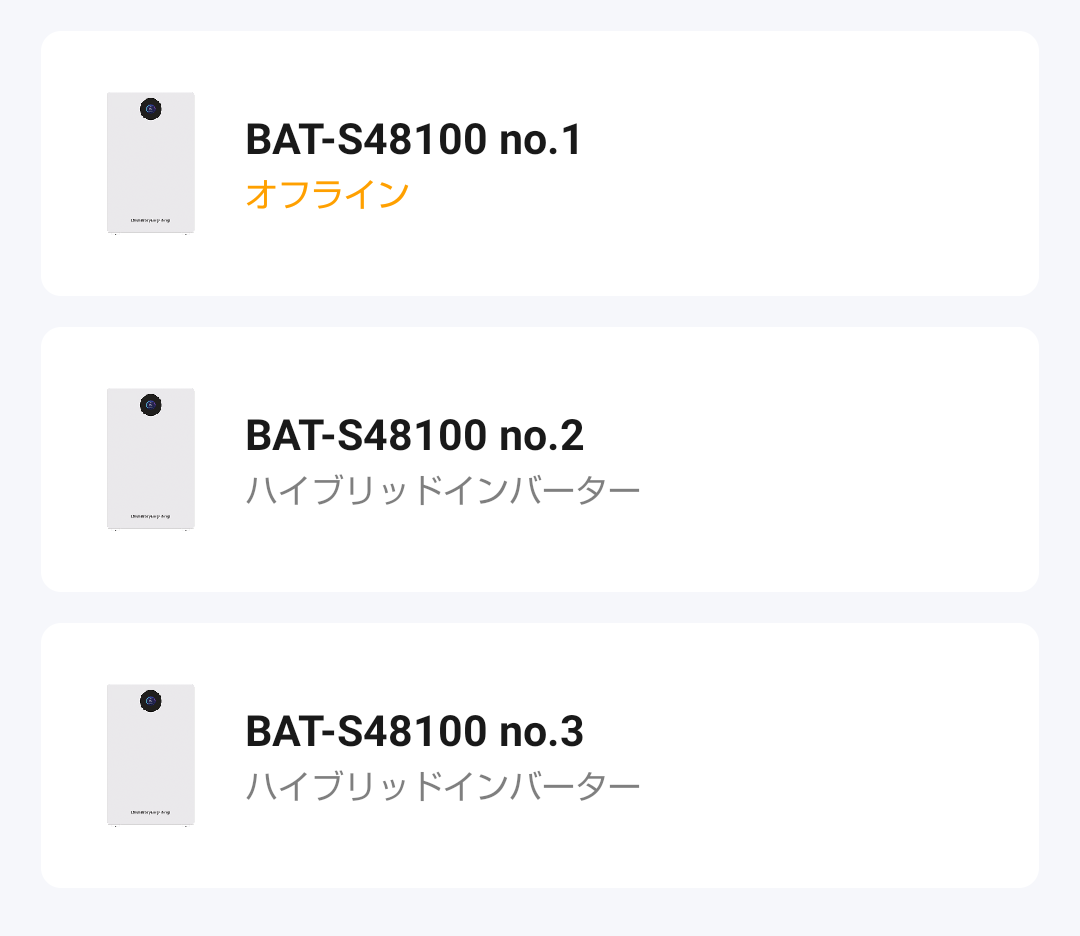

オフラインになってしまいます⇓
アプリの指示に従って本体を再起動させWi-Fiリセットをし、アプリに再認識させたのですが、暫くすると再度認識できなくなってしまいます。
Bluetoothから接続できますし、ルーターをリセットしてもWi-Fi接続できないことから本体の故障のようです(´д｀|||)
早速ショップへ連絡した結果、基板交換対応となりました。
この蓄電池のWi-Fiモジュールは液晶基板に実装されているらしく、液晶基板の交換となるようです。(物が届くまで詳細はわかりません)
ちなみに部品が届くまで1ヶ月程掛かるらしいので…

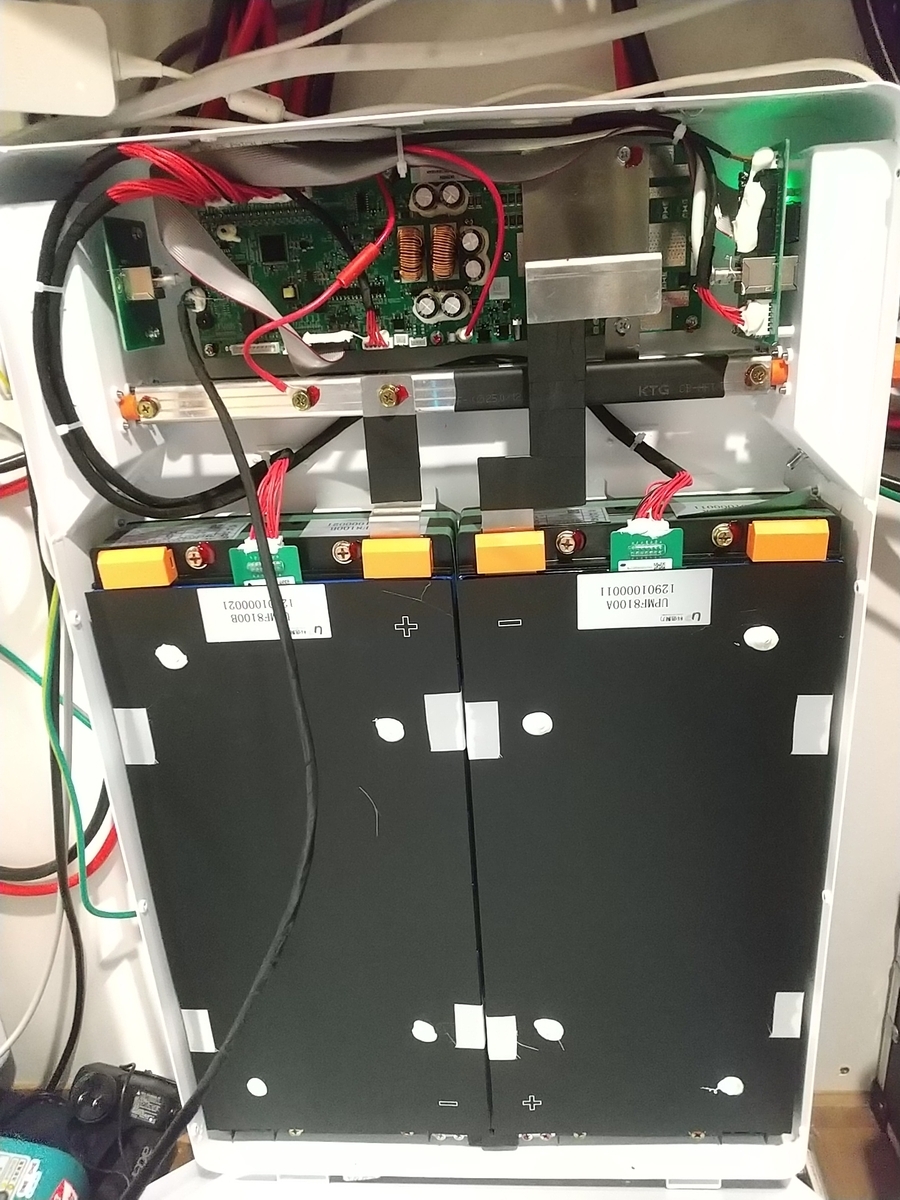

てなわけで、早速殻割してみました♪

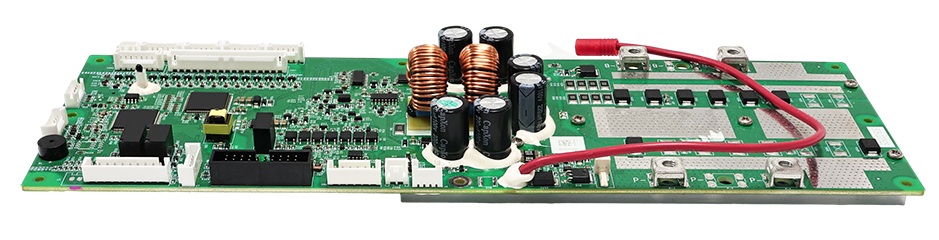

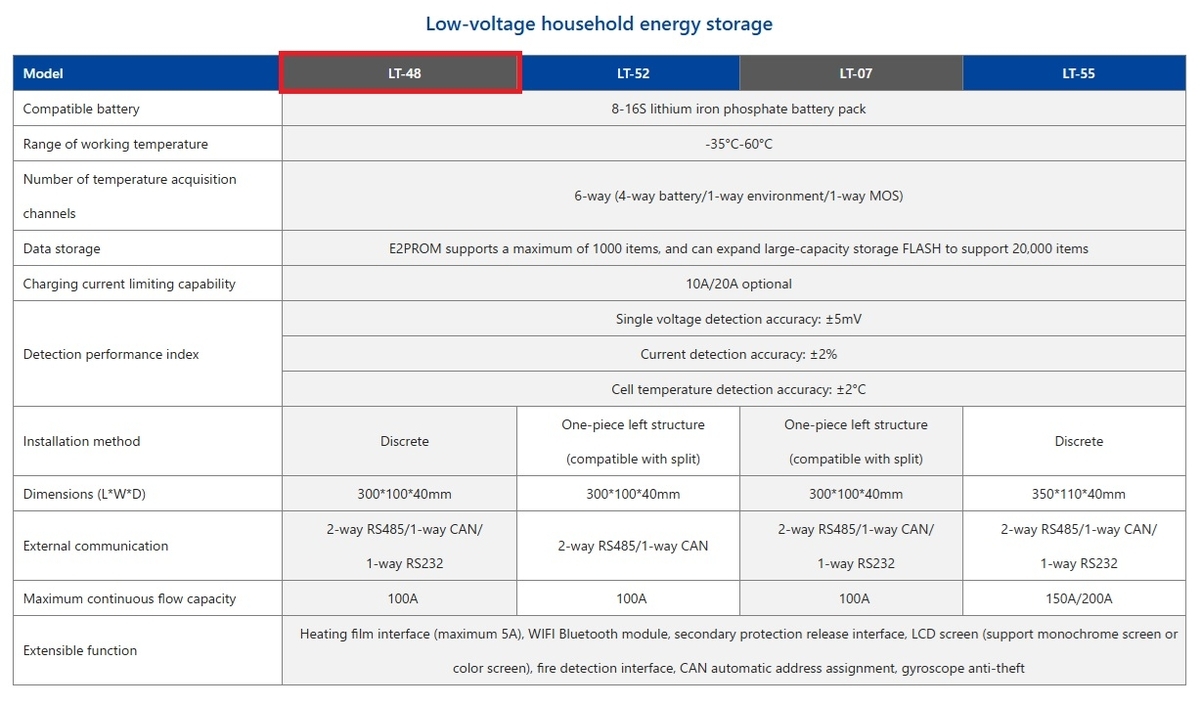

上部はBMS及びシステム基板ですね。
チップを調べていけば何のコントローラーか見当できますが、流石に電源切れないですからね…
左右はI/F基板で、左側のRS485基板へは右側のI/F基板からLANケーブルで接続されているだけです。
両サイドの電源コネクタはブスバーへ直接接続されているので、どちらへ接続しても問題無いことが判ります。
このブスバーですが…銅製ではなくアルミ製っぽいですね ⇓
下部はLFPモジュールが横向きに配置されていました。

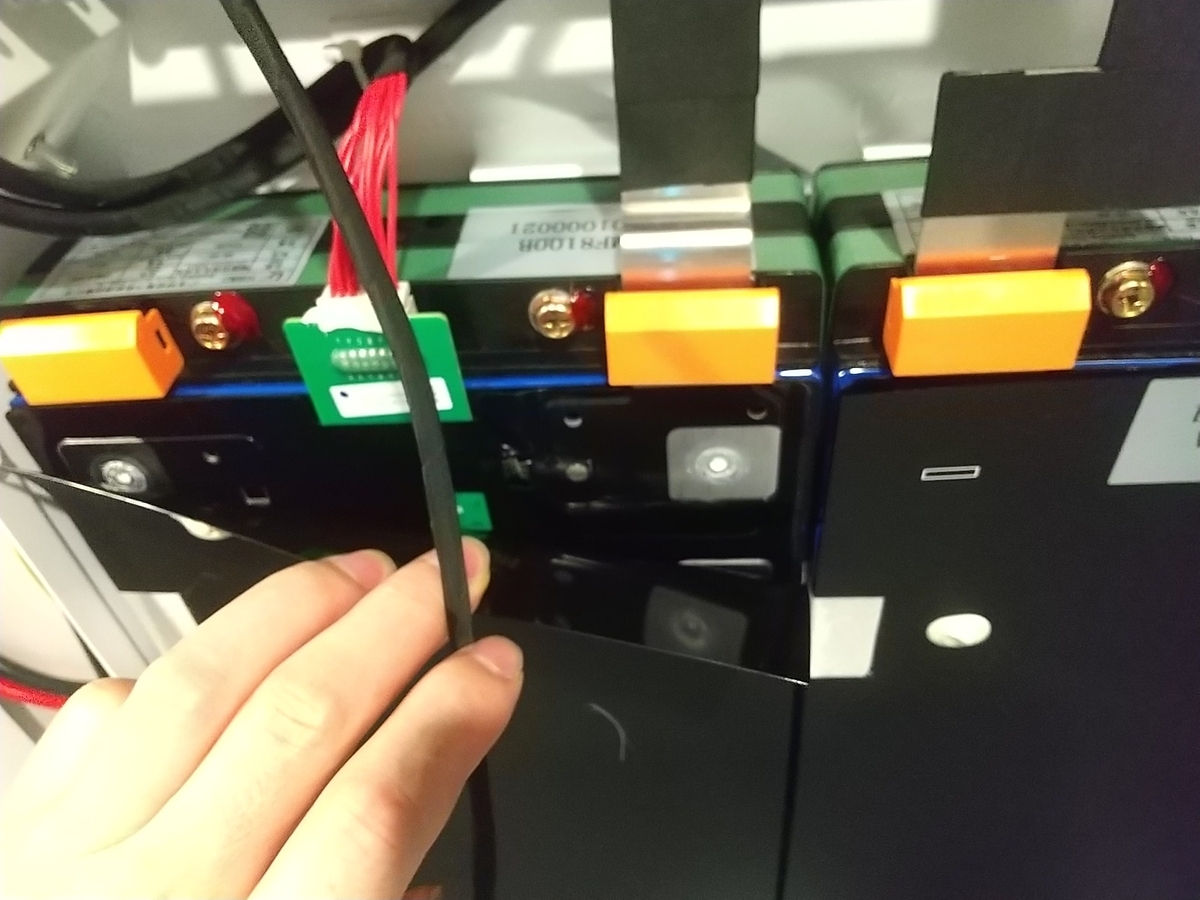

8セルで1モジュールとなっておりブスバーが溶接されているのでセルをバラす事ができません ⇑

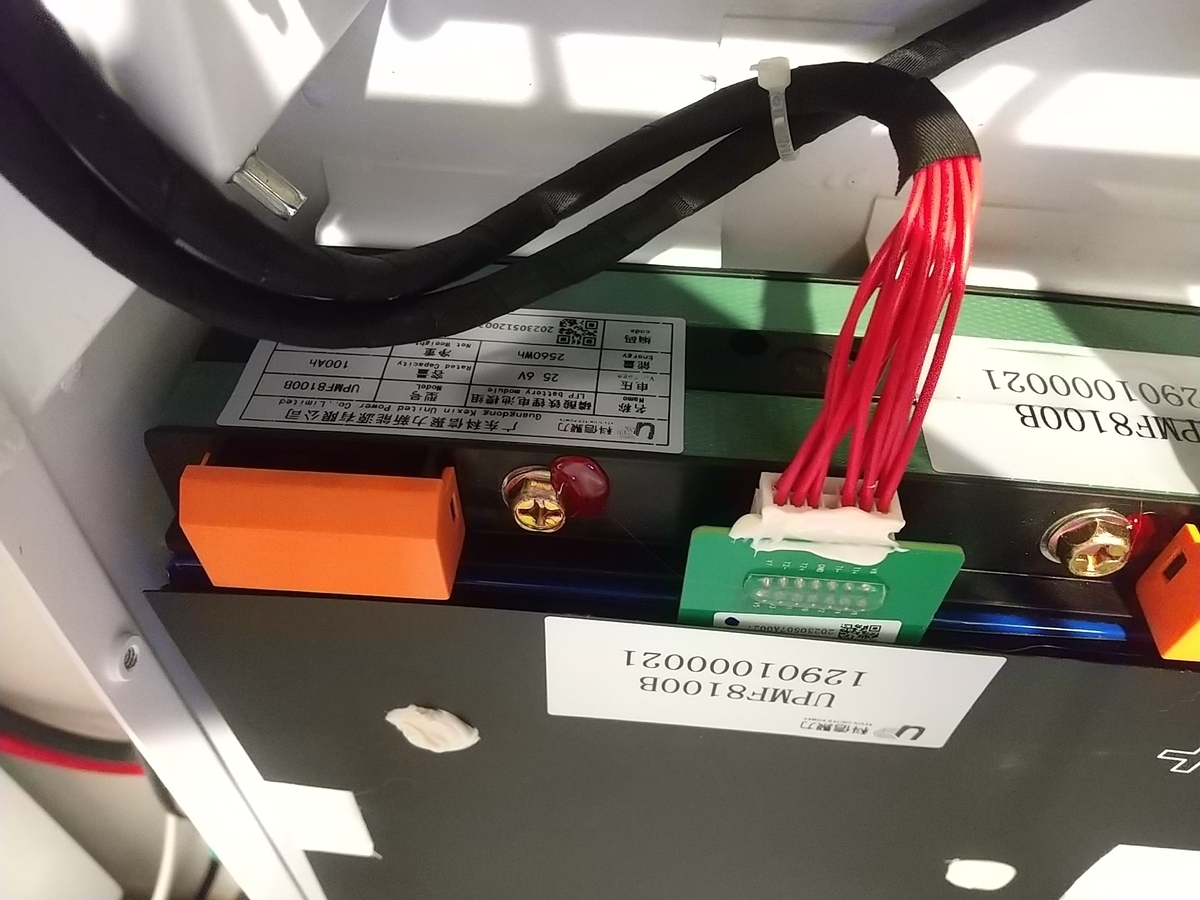

このモジュールの型式はUPMF8100Bで25.6V100Ah2.56kWhとなっています ⇑
不良セルが出た場合は、このモジュールをごっそり交換となりますね。

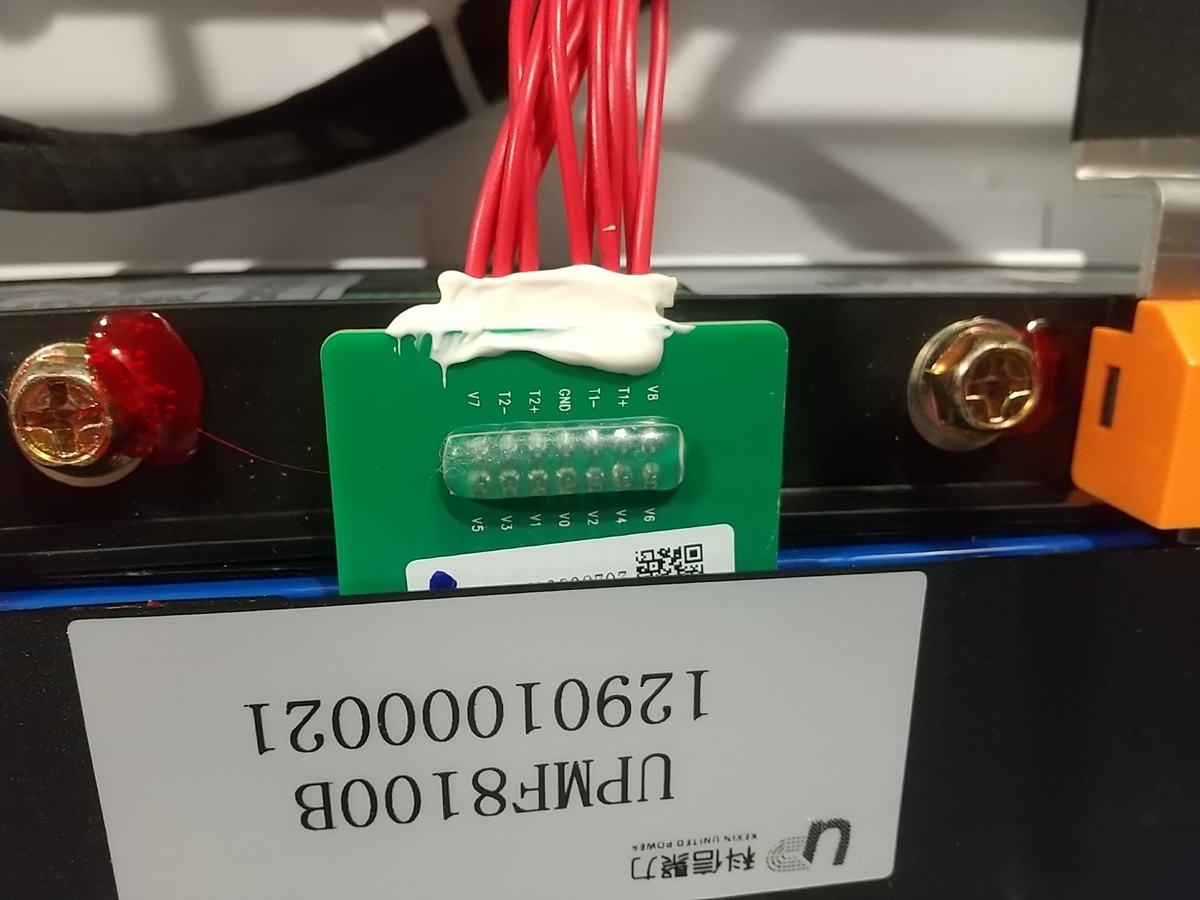

左右のセル電圧監視用コネクタのピンアサインが違うのが気になります ⇑左側、⇓右側
恐らくV1~V8はセル電圧検出用でT1及びT2は温度センサーといったところでしょうか？
であればピンアサインが違っても大した問題では無いので、同仕様のモジュールであれば交換可能という事になります。

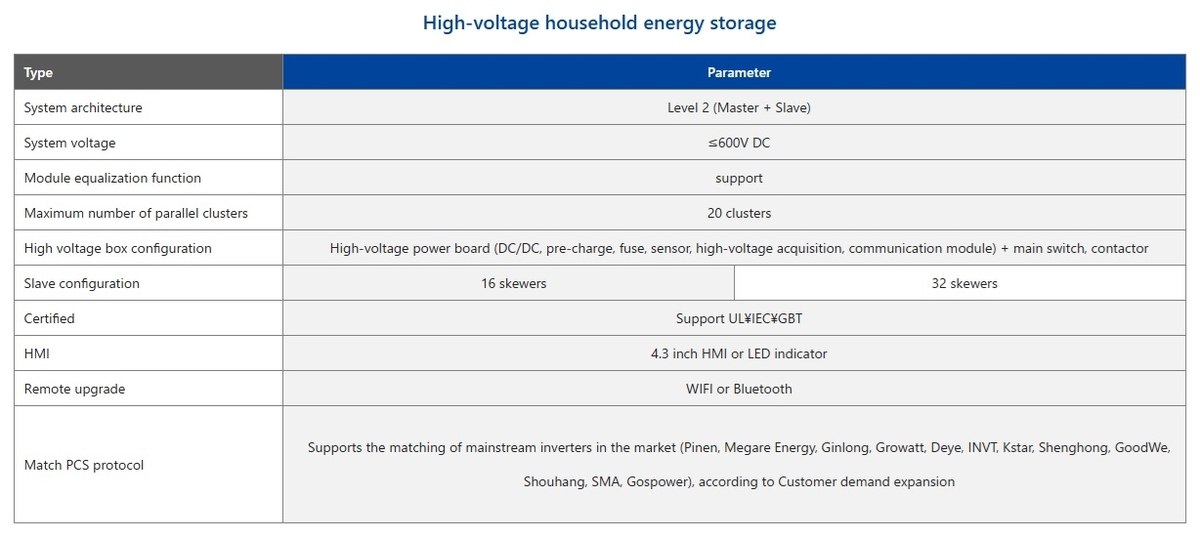

ちなみにこのモジュールはこちらの製品のようですね ⇓読めません(´д｀|||)

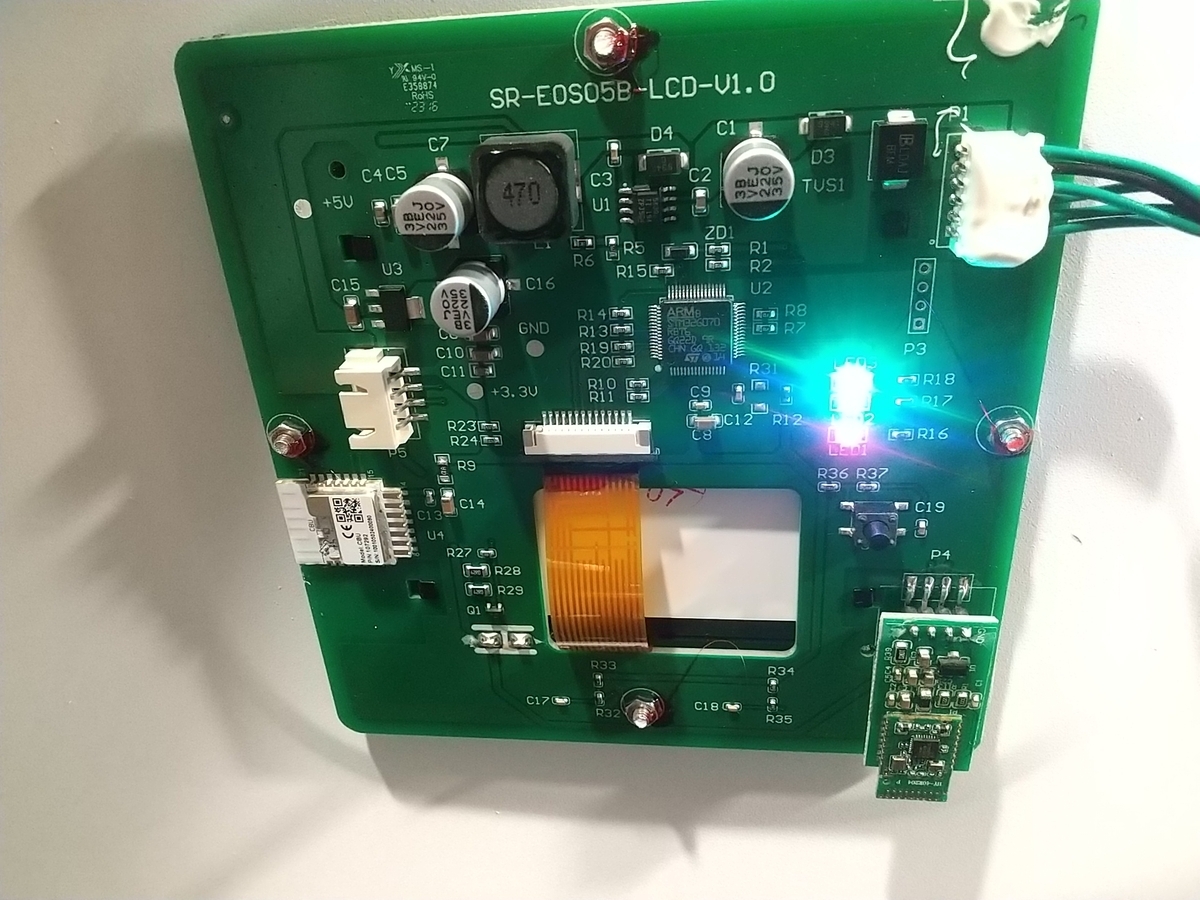

問題のWi-Fiモジュールは液晶基板なのでフロントカバー裏に実装されています ⇓
しっかりSR-EOS05Bとシルク印字されていますね(;´∀｀)
以前予想した通りSRNEのEOS05BのOEM品だと証明されました♪
ちなみにLEDが3つあり、何を意味しているか判りません。
また、LEDの下にプッシュスイッチが実装されていますが、何のスイッチか不明です。
Wi-Fiモジュールは結局どれなんでしょう？
左側コネクタ下に実装されたやつ？
それとも右下に実装された基板？
不良セルが出ても1台部品取りにすればいいかなぁ～なんて思っていましたが、これではセル交換なんてムリですね( ´Д｀)=3
